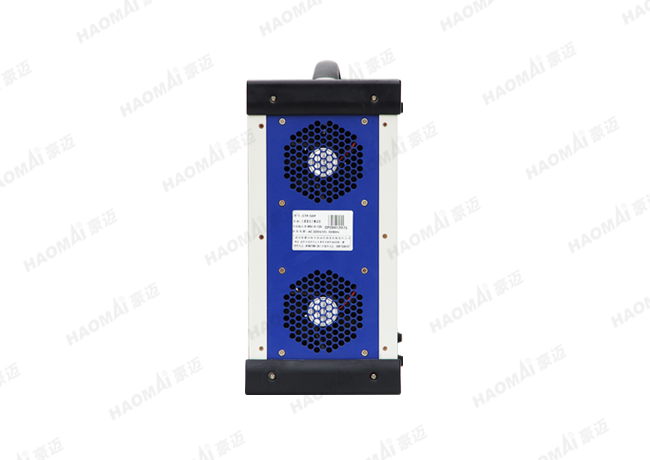

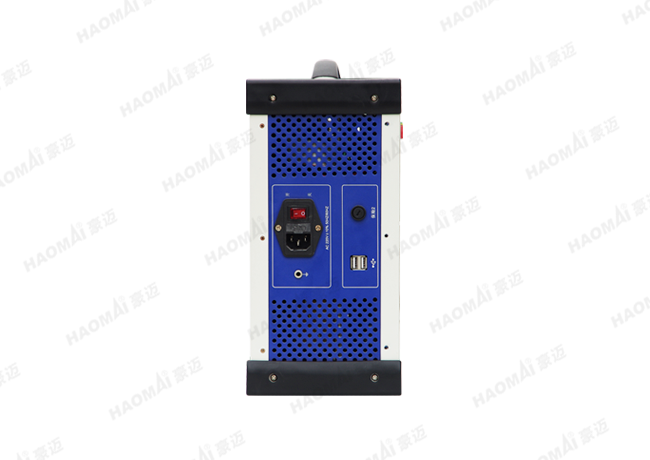

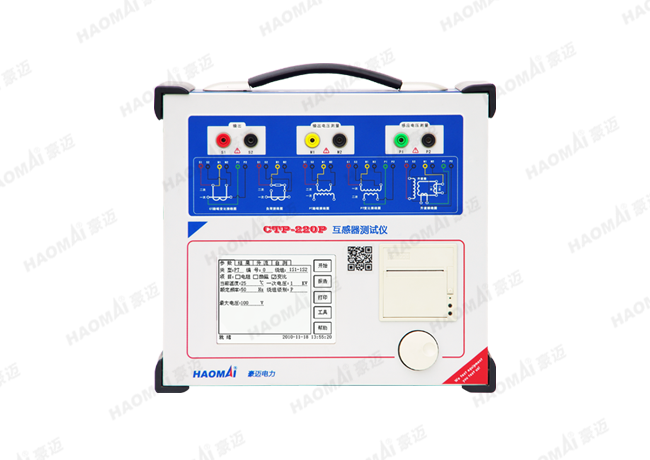

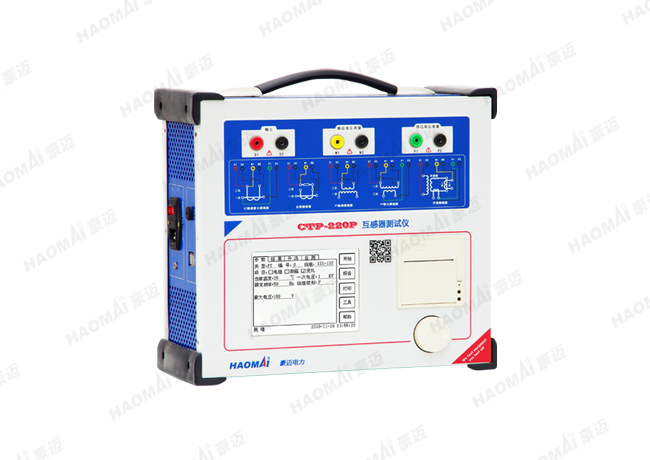

CTP-220P 互感器測試儀
——基于低頻變頻技術的高精度互感器綜合特性測試儀
CTP系列互感器綜合測試儀是我公司針對電力系統互感器測試規范，自2008年陸續自主研發生產的一系列專業檢測設備。它采用低頻變頻法與電壓法結合的技術，可以準確測量包括變比、極性、伏安特性等在內的多個重要項目。根據市場需求CTP系列分為100P、120P、220P等多個不同的型號。隨著測試技術的發展，我們對該系列設備也進行了多次硬件、軟件的升級。CTP系列互感器綜合測試儀可以完美勝任對電力系統計量用高精度級別CT、保護用穩態、暫態CT的測試工作， 輕松應對變比高達30000/1的互感器，精度最高可達0.05% 。
24小時銷售熱線：400 099 8859
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 低頻法測試CT/PT勵磁曲線和10%/5%誤差曲線
- 電壓法測試CT/PT變比、極性，CT角差、比差
- 適用于各類CT/PT的測試（含套管CT、暫態CT、GIS組合CT）
- 自動記錄飽和磁滯曲線
- CT二次外回路負荷
- 支持多通道擴展箱
- 支持150A外接升流器，通流加量、變比驗證
- 5.7”圖形透反式LCD，陽光下可視
- 采用旋轉光電鼠標操作，面板自帶打印機
- 裝置可存儲2000組測試數據，掉電不丟失
- 測試方便，輕小便攜，僅重9kg
技術參數
|
輸出電壓 |
0~180V (RMS) |
|
輸出電流 |
0~12A(RMS)，峰值36A |
|
電壓測量 |
準確度±0.05% |
|
CT變比測量范圍 |
1~30000 |
|
PT變比測量范圍 |
1~10000 |
|
變比測量 |
準確度±0.05% |
|
相位測量 |
準確度 ±2’ |
| ? |
分辨率 0.2’ |
|
二次繞組電阻測量 |
范圍 0.1~300Ω?分辨率 0.1mΩ |
| 交流負載測量 |
范圍 0~300VA ?分辨率 0.01VA |
|
升流電流輸出 |
0~150A |
|
輸入電源電壓 |
AC220V±20%，50Hz |
|
工作條件 |
溫度? -10℃~50℃，? 濕度? ≤90% |
