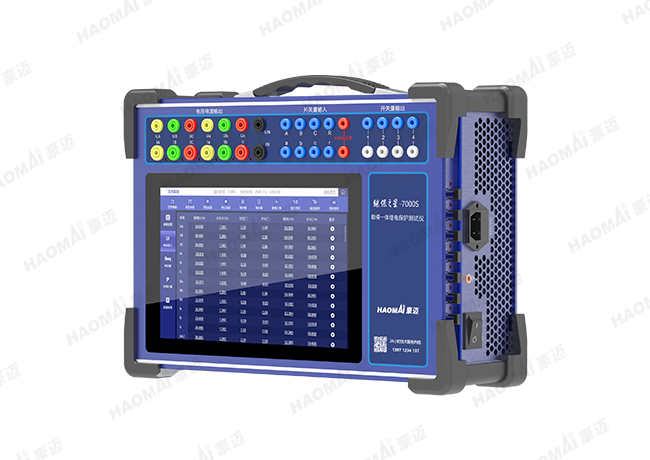

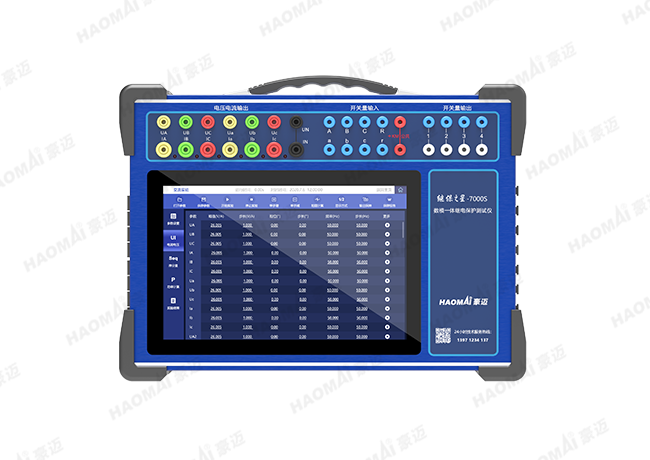

繼保之星-7000S 數模一體繼電保護測試儀
——基于IEC61850標準、僅重9kg的超輕小型智能站數模混合輸出繼保測試儀
升級版繼電保護測試儀是完整保留傳統繼保儀高精度輸出的便攜式繼保儀。采用全新工控技術研發，整機尺寸約A4大小，重量輕至9kg。該系列設備包括三相、六相、數模一體等多種配置方案，適用于發電、變電、輸電、配電等多種保護調試場景。內置“繼保之星”系列完整測試模塊，可完成包括差動保護、線路零序保護、鐵路差動等在內的多種調試項目。對于特殊應用場景，設備配備異常報文模擬，報文編輯等定制化測試功能。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
設備光數字部分基于IEC61850標準開發，支持SV/GOOSE報文收發及分析；模擬量部分采用6U6I高精度可控輸出，是針對智能變電站保護、測控、合并單元、智能終端等設備功能性能調試開發的專業化測試設備。同時支持“模擬量+GOOSE”保護裝置的調試。
- 6×30A
- ?6×120V
- ?輸出精度0.1%，可測試合并單元
- ?支持IEC61850，數模一體輸出
技術參數
|
系統與操作 |
Linux |
|
屏幕 |
10.1寸觸控 |
|
交流輸出 |
|
|
電流通道與幅值 |
6×30A |
|
電壓通道與幅值 |
6×120V |
|
交流輸出精度 |
0.1% |
|
相位范圍 |
0~360° |
|
相位精確度 |
<0.01° |
|
疊加諧波 |
2~32次 |
|
頻率范圍 |
DC~1600Hz |
|
頻率準確度 |
優于0.001Hz |
|
直流輸出 |
|
|
電流通道與幅值 |
6×±10A |
|
電壓通道與幅值 |
6×±160V |
|
直流輸出精度 |
0.2% |
|
IEC61850 |
|
|
支持標準 |
IEC61850 9-1/2/2LE，FT3/LE，GOOSE |
|
網口數量 |
1個 |
|
LC 光口 |
4組100/1000M自適應，4組100M |
|
ST 光串口 |
復用光串口2個（兼容FT3/FT3LE/IRIG-B對時） |
|
光功率測量 |
-31dbm~-14dbm |
|
開關量 |
|
|
開出 |
快速開出×4 |
|
開入 |
8對 |
|
規格 |
|
|
尺寸（長×寬×高） |
370×130×270mm3 |
|
重量 |
9.5kg |
?
