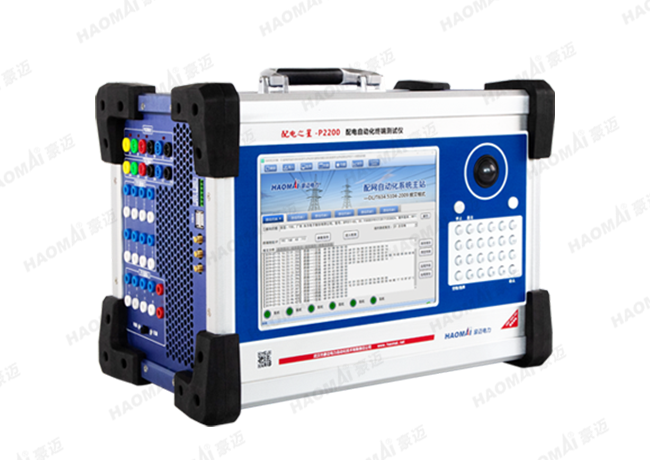

配電之星-P2200A1/A2 配電自動化終端測試儀

——4U4I/8U8I 輸出，滿足電網測試規范要求，便攜式設計

設計最大528V電壓輸出、支持任意一路100A輸出；可對配電自動化終端（FTU 、DTU、TTU、故障指示器）及饋線自動化（FA）進行全功能測試；簡潔直觀的操作界面，豐富全面的測試功能，穩定高效的硬件平臺，便攜耐用的整機設計。

24小時銷售熱線：400 099 8859

產品特點
技術參數
應用案例
相關下載
相關視頻

產品特點

自動化測試解決方案：實現對配網10~35kV自動化終端設備的保護功能、“三遙”性能、通訊規約、饋線自動化等功能的自動化測試，精度高，速度快，運輸方便
可擴展為8U8I輸出，完成20倍（100A）大電流沖擊測試
對配電自動化終端設備（DTU 、FTU 、TTU、故障指示器）一鍵自動化聯調測試，無需人工干預
完善的虛擬主站和監視主站功能，在單機模式下完成通訊、聯調對點等功能測試
不停電的狀態下，實現多點的DTU/FTU及TTU終端的同步故障模擬，配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行，實現完整的饋線自動化（FA）功能測試
可針對不同終端自定義測試方案庫，測試時智能匹配、一鍵測試，并生成標準測試報告
支持IEC101、IEC104等通訊規約，一鍵導入各大配電自動化終端廠家的規約點表
可讀取故障錄波數據文件，回放故障波形情況下的動作行為及反演功能
4路（A1）/8路（A2）264V電壓、4路（A1）/8路（A2）30A電流輸出（任意一路短時100A輸出），精度可達0.05級
4路（A1）/8路（A2）電壓，4路（A1）/8路（A2）電流采樣，采樣精度可達0.5%
8路開入，8路開出；開出速率可達0.1ms；開入支持自適應的有源與無源輸入
提供網口、串口232/485、USB、GPS、WiFi、4G等多種通訊接口
提供1路0~60V直流電壓輸出；1路4~20mA直流電流輸出
9.7寸超大Windows操作界面，布局合理，操作方便

技術參數

P2200A1(A2)交流電流輸出
電流輸出幅值	4(8)×30A/相
電流輸出范圍	0~100A（短時100A)
準確度	0.05%RG
P2200A1(A2)交流電壓輸出
電壓輸出幅值	4(8)×264V/相
電壓輸出范圍	0~528V
準確度	0.05%RG
開關量輸出
通道數	8組快速開出
開關量輸入
通道數	8路（電氣隔離）
供電電源
額定電壓	AC 220V
P2200A1(A2)錄波電壓電流采樣
電壓采樣通道	4(8)路（0~264V）
電流采樣通道	4(8)路（0~30A）
測量精度	±0.5%
直流信號輸出
直流電壓幅值	0~60V
直流電壓測量精度	±0.1%
直流電流幅值	4~20mA
直流電流測量精度	±0.02
P2200A1(A2)通信接口
4G通信； WIFI通信； GPS對時；B碼對時(A2)
1(2)個RS232、1(2)個485接口，用于規約通信
2(3)個10/100MRJ45網口，用于連接PC和配電終端
