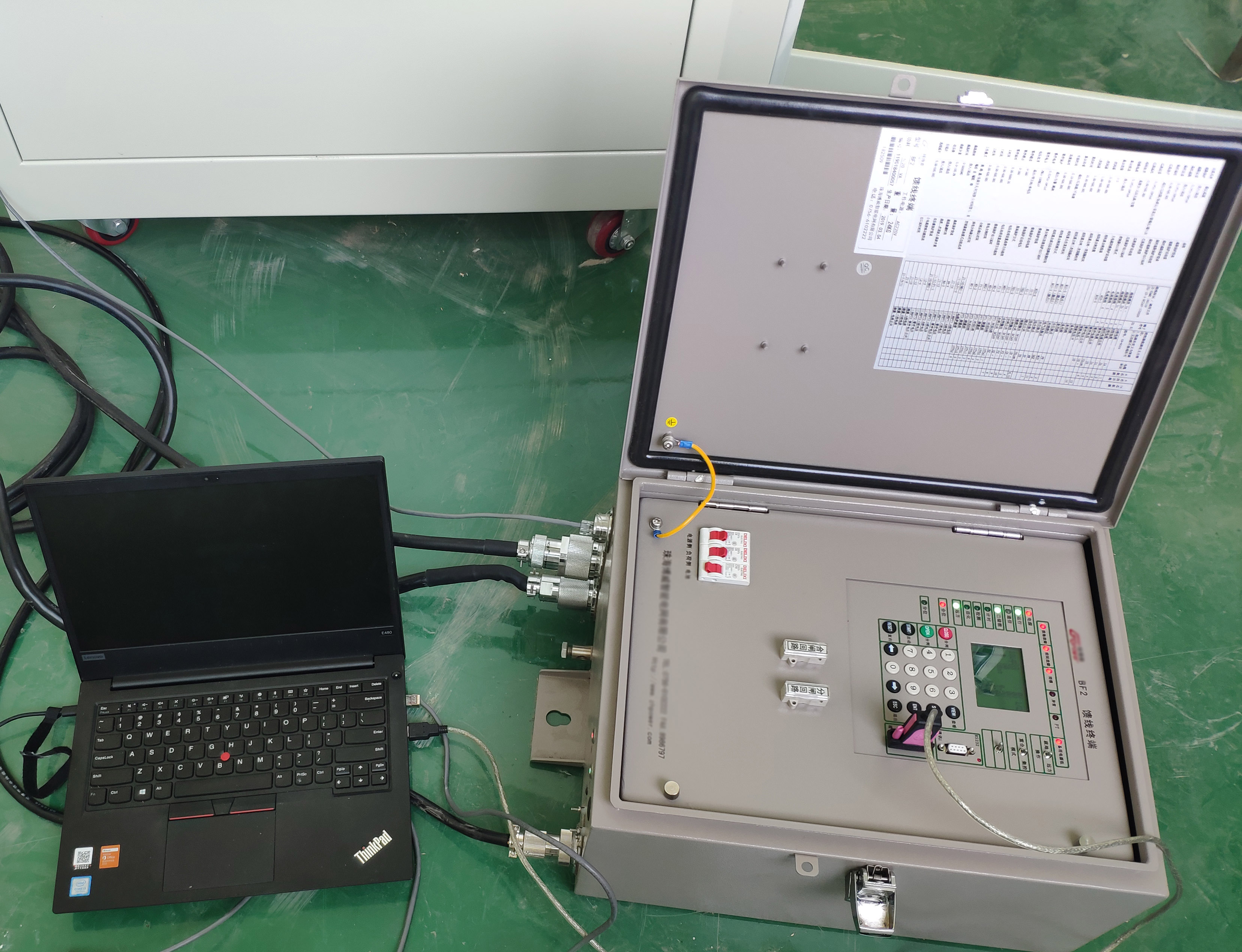

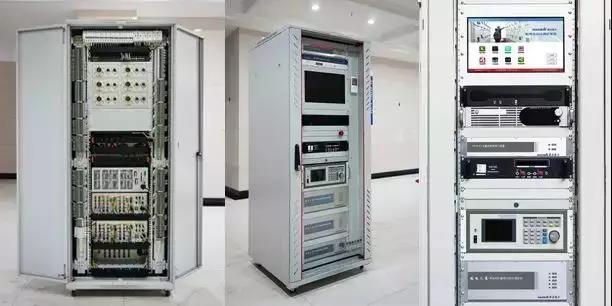

▲ HDTS-4000 配電終端自動化檢測平臺

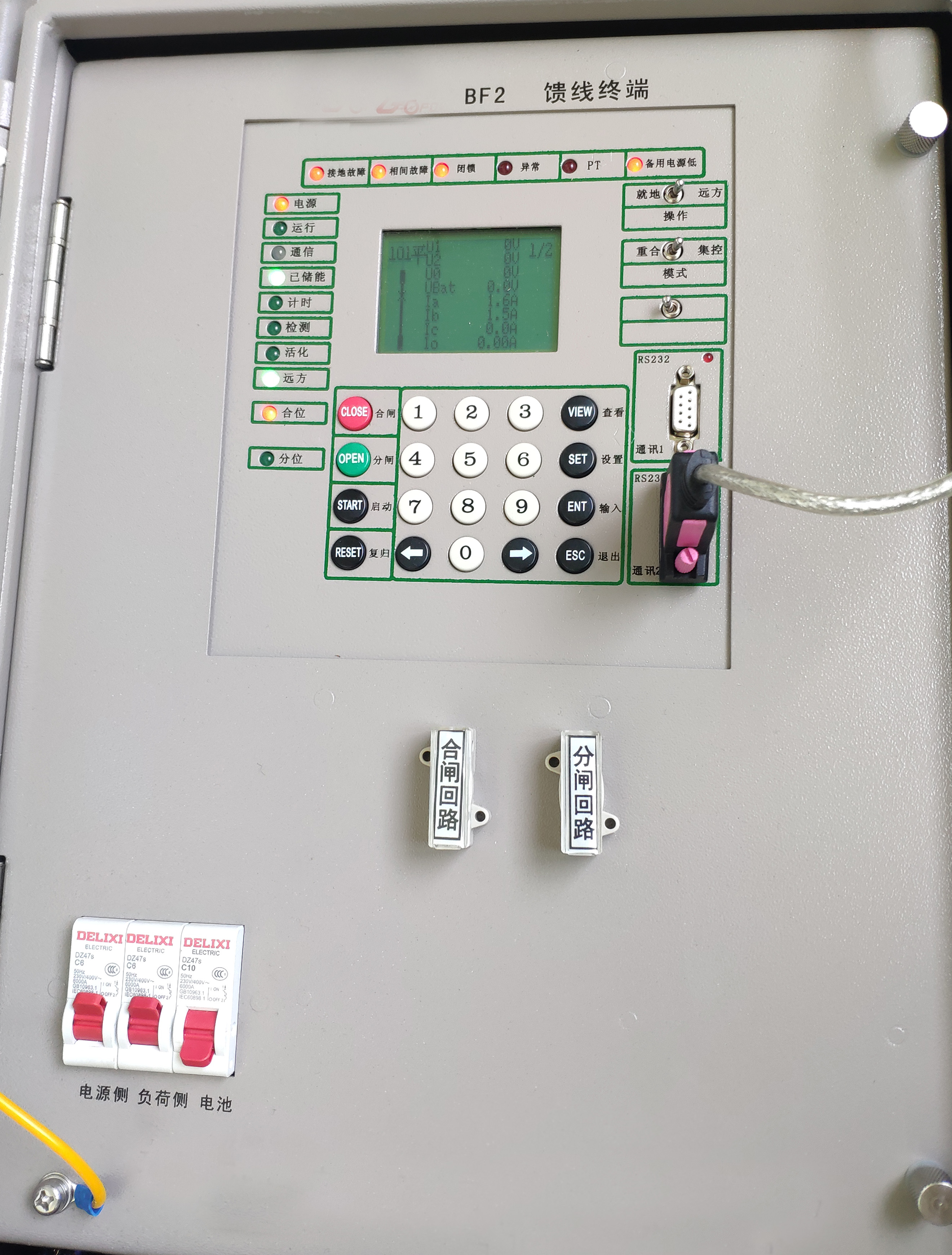

▲ BF2  饋線終端

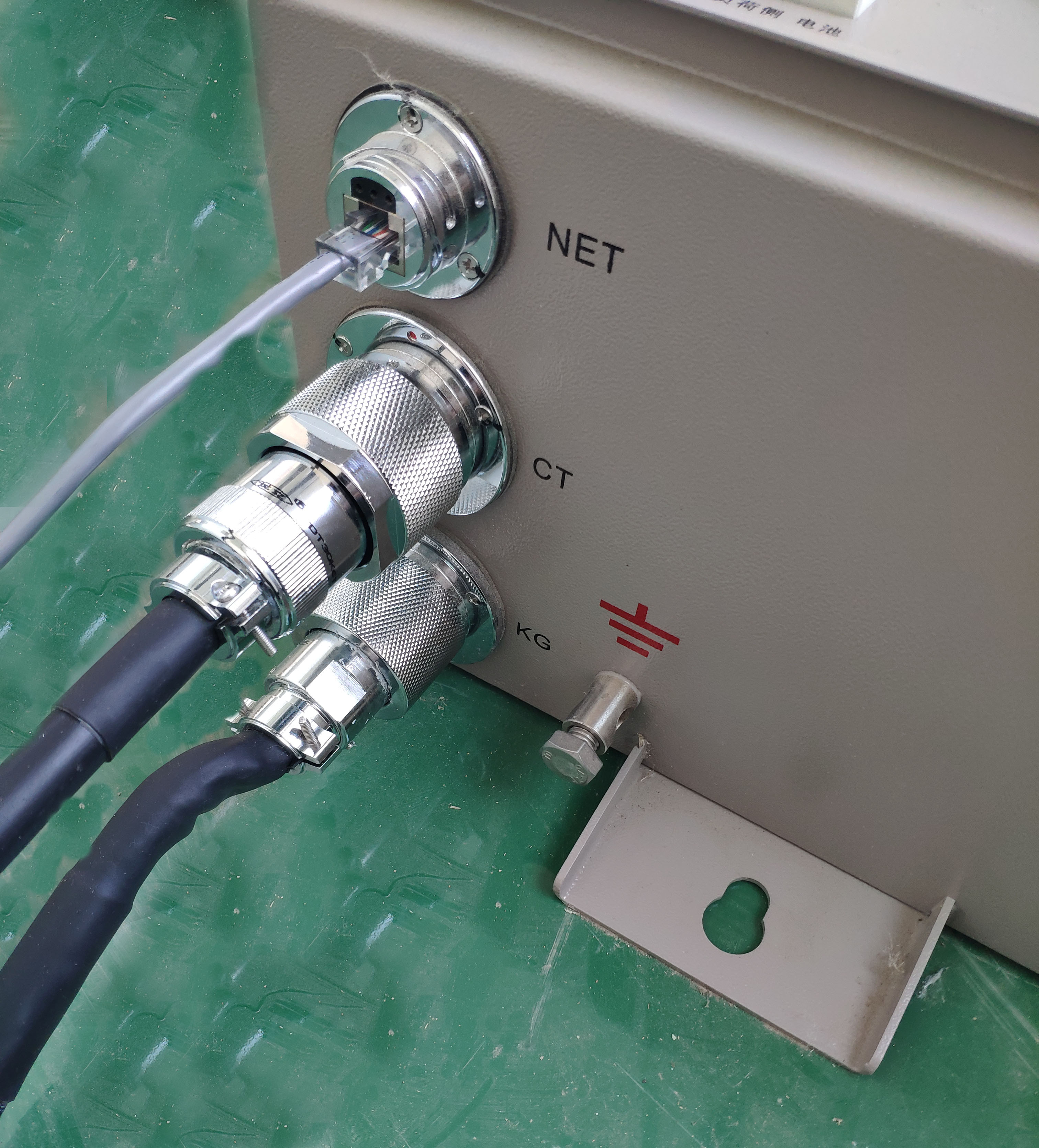

2）FTU通訊網口連接平臺交換機網口，FTU標準26路航插插入平臺背后航插口 ；

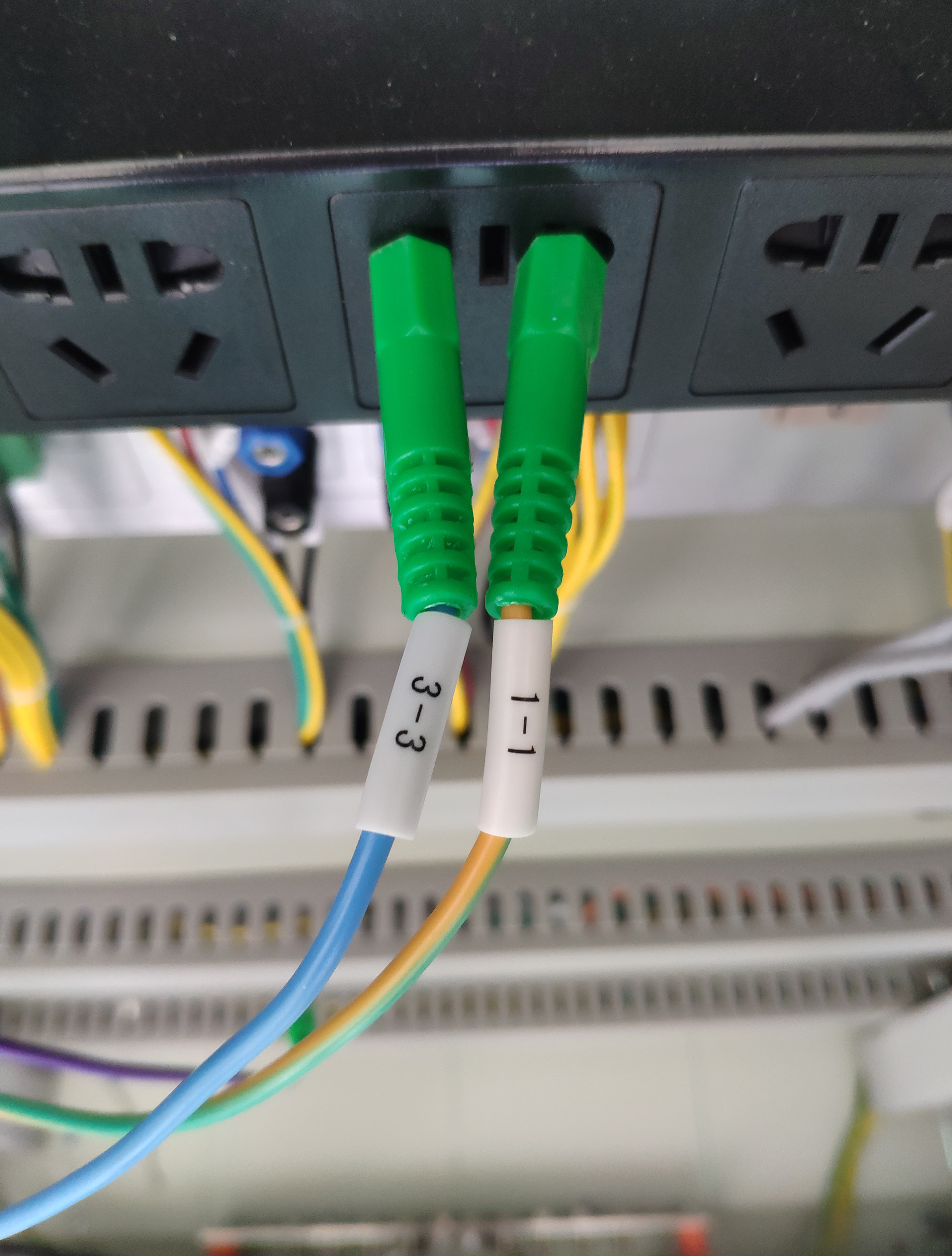

3）電壓航插外接平臺端子排；

將FTU內部設置完成的點號與測試平臺點號對應。 測試儀的點號為標準十六進制碼（遙測的4001H代表遙測點號1，遙信點號0001H代表遙信點號1，遙控6001H代表遙控點號1）。

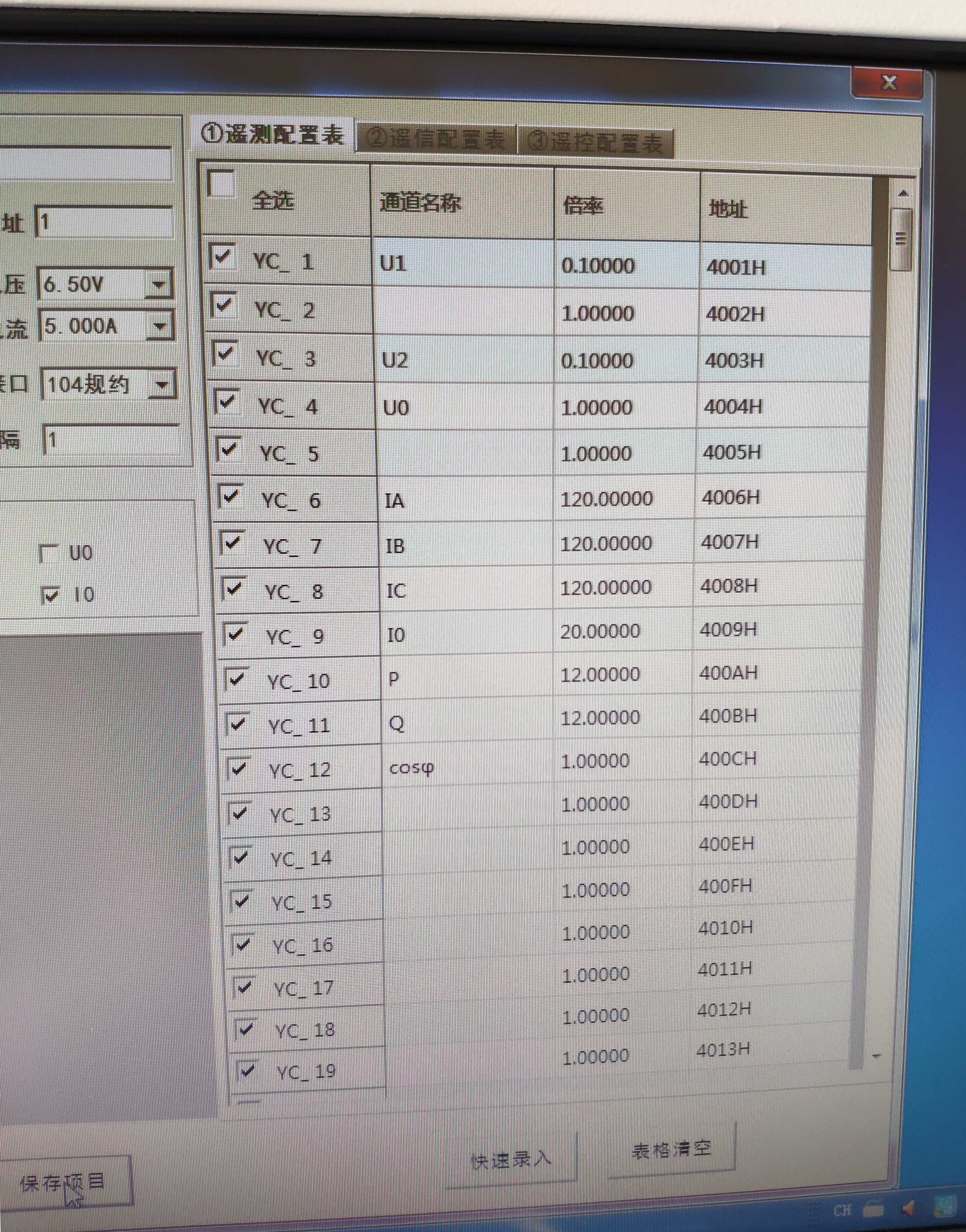

▲  遙測點表配置（遙信、遙控點表類推）

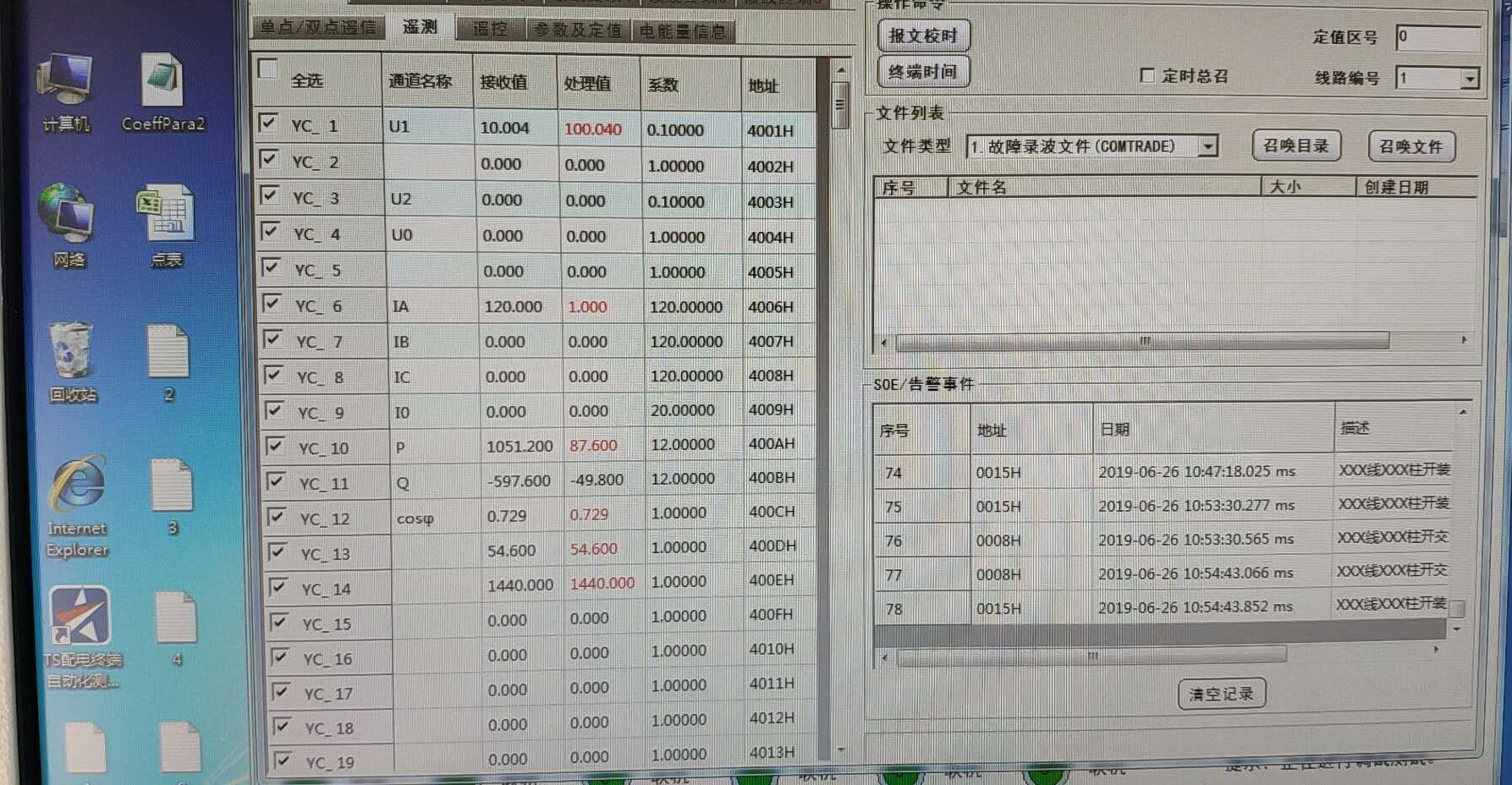

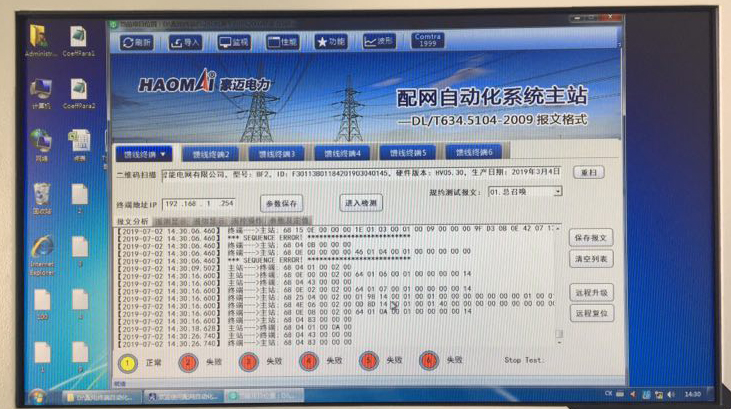

  7）進入性能界面加量或者手動分合閘，然后進入監視界面監視FTU遙信、遙測、遙控實時狀態及變位。 （此操作可手動驗證三遙試驗是否成功，相關配置是否正確）

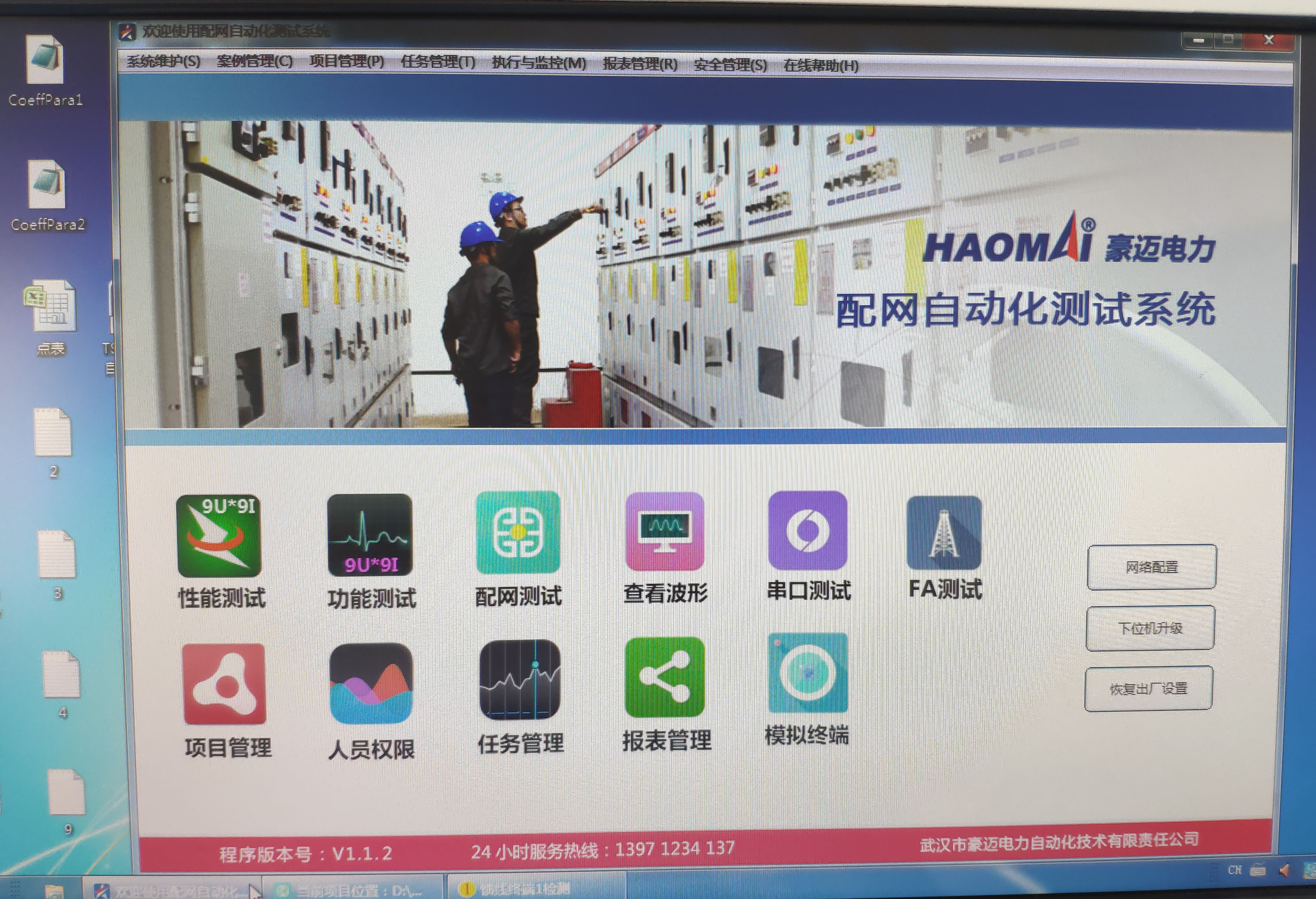

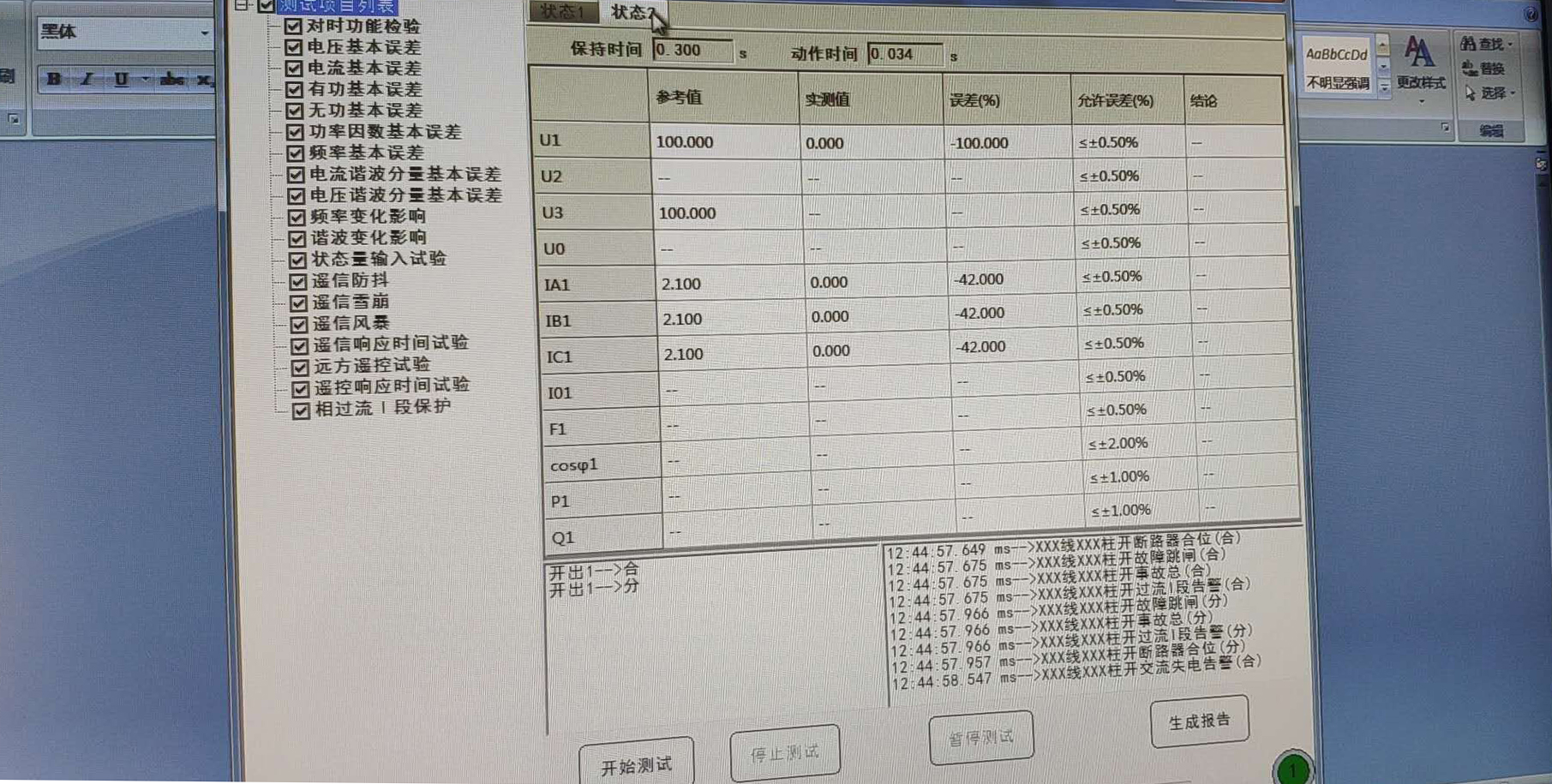

8）點擊進入檢測，進入自動化檢測程序。
