目前CT勵磁特性試驗方法主要有工頻法和低頻法兩種。

其中工頻法通過在CT二次施加工頻電壓，測試CT二次繞組的電壓-電流關系（伏安特性），這種方法具有快速、直觀的特點，但存在以下缺點：

1）所需測試儀器功率大，笨重；

2）對于飽和電壓比較高的CT，難以測試出CT的飽和段。

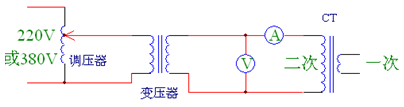

△ 工頻法測試原理

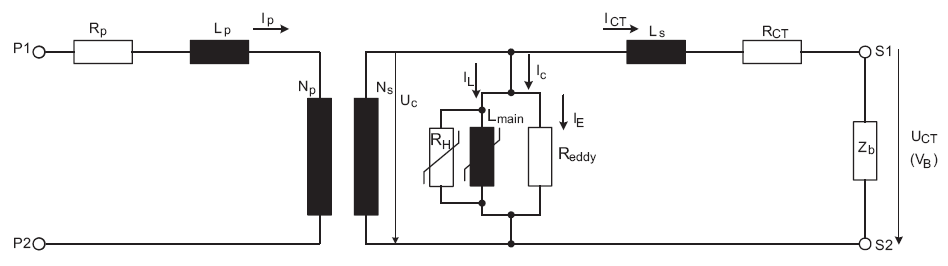

△ CT模型

1）上圖中鐵心由以下3個參數建模：

假設當f = 50Hz時，為達到勵磁電流Ix，所需施加的電壓Vx = Ix·2πf L = 2000V

若施加不同頻率：

f = 50Hz，Vx ＝ 2000V

f = 5Hz， Vx ≌ 200V

f = 0.5Hz，Vx ≌ 20V

可見需要使CT進入相同飽和程度，施加較低頻率信號所需電壓可以大幅度降低。

• 從CT的數學模型可以看出，要實現低頻測試結果與工頻測試結果的一致性，必須保證不同頻率下的鐵心具有相同的磁通。

• 要將低頻法測試結果正確轉換為工頻測試結果，必須進行準確的頻率歸算。

• 受勵磁阻抗非線性的影響，所需電壓并非與頻率呈線性比例關系，并非隨著頻率等比例降低，需要嚴格按照互感器的精確數學模型進行完整的理論計算。

• 測試設備的輸出電壓低，輸出容量低；

• 測試設備小巧、輕便；

• 測試過程更加安全，不影響CT繞組絕緣。

相關標準中的低頻法依據

CT變比試驗可分為電流法和電壓法兩類。

其中電流法是在一次側通大電流，直接測量二次側電流，計算變比、比差、角差，這種方法得到的結果比較準確、直接，但具有明顯的局限性，設備笨重、測試范圍窄等。

△ CT 模型

1）從CT模型圖可以看出：

通過在二次加壓的方法，使得勵磁阻抗上的電壓與某種運行狀態的電壓相同，即可模擬這種運行狀態，測量此勵磁電流，通過計算就能得到電流互感器在所模擬的運行狀態下的變比、比差、角差和復合誤差。

根據上述模型得出下述CT等效相量圖

△ CT等效相量圖

• 測試設備輸出電流小，輸出容量低；

• 可利用低頻法測試結果，測試設備小巧，輕便；

• 測試過程更加安全；

• 無需大電流，測試范圍寬；

• 變比試驗利用了勵磁試驗結果，也部分驗證了用低頻法進行勵磁試驗的正確性。
