【實例詳解】智能變電站智能終端動作時延測試

發布時間：2020/04/29武漢市豪邁電力自動化技術有限責任公司

測試對象：南瑞繼保PCS-221B-I智能終端

測試儀器： 繼保之星-6000C 光數字繼電保護測試儀

智能終端是智能變電站中將保護跳閘信號傳輸給斷路器開關的中間設備，接收保護裝置光纖跳閘信號轉換為硬接點開出動作信號傳輸給斷路器，此過程轉換的時間差將影響繼電保護的速動性。本文介紹使用繼保之星-6000C 檢查智能終端收到保護跳閘命令后到開出硬接點的時間，智能終端應滿足收到保護跳合閘命令后到開出硬接點的時間≤7ms。

1、智能終端試驗接線

GOOSE接線：將繼保之星-6000C 的IEC61850接口1接入到智能終端的GOOSE直跳口。

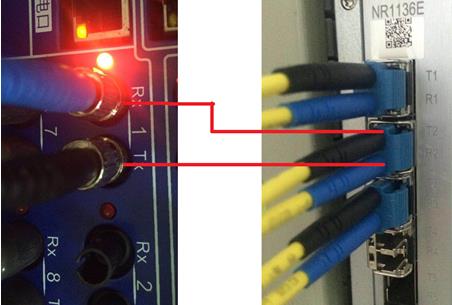

△ GOOSE光纖接線

開入接點接線：繼保之星-6000C 公共端接入跳閘及合閘出口公共端，開入端接入智能終端出口壓板下端。

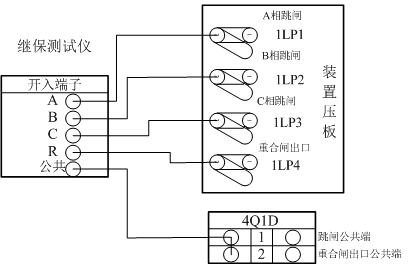

△ 開入接點接線

2、試驗配置

通過繼保之星-6000C 狀態試驗界面操作，完成智能終端的開入時間測試。

1）進入狀態序列試驗界面，點擊工具欄“61850”按鍵，進入配置試驗界面。

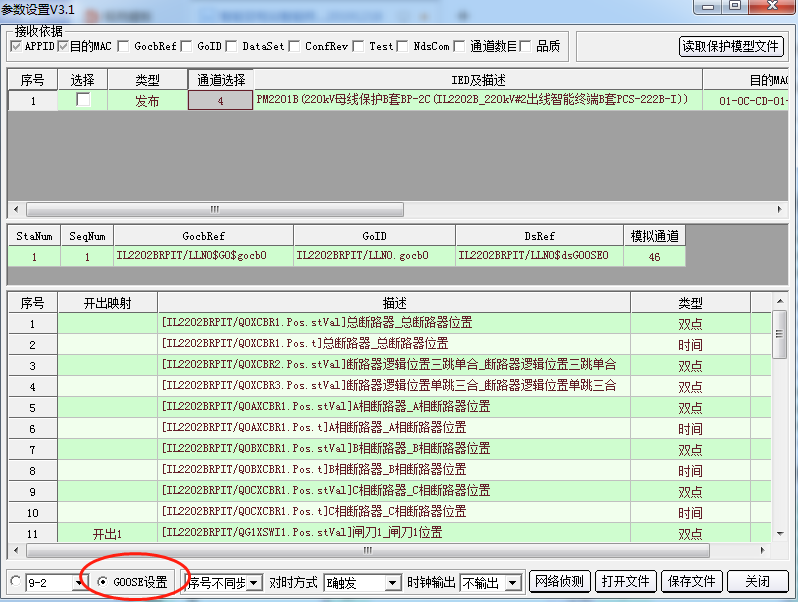

△ 61850參數設置

2）輸出配置 。點擊上圖GOOSE設置，然后點擊右上角“讀取模型文件”導入SCD文件。

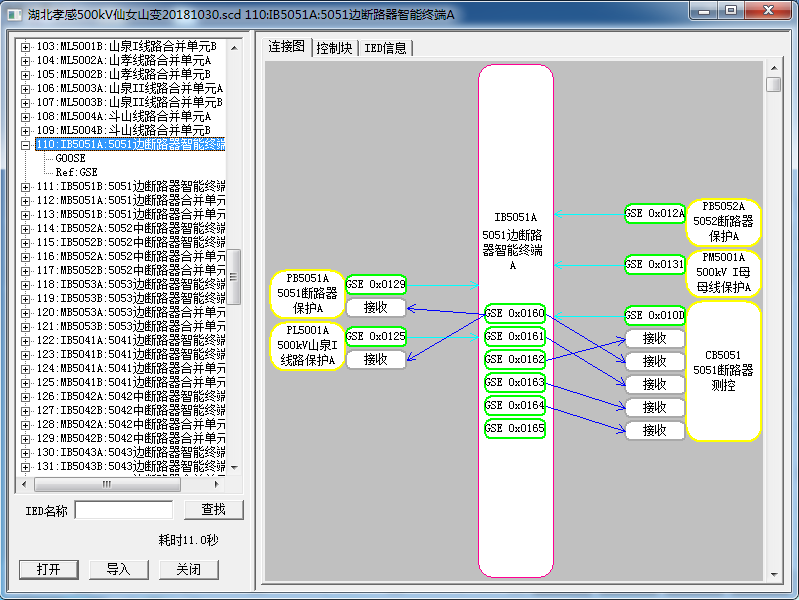

△ 導入SCD文件

圖中右側為智能終端裝置信息圖，點擊IED對應序號疊加符號。 “GOOSE”表示該IED發送的GOOSE信息，點擊右側列表顯示對應信息； “Ref： GSE”表示該IED接收的GOOSE信息，點擊右側列表顯示對應信息。此處需配置“Ref： GSE”。

3）導入保護跳智能終端控制塊。

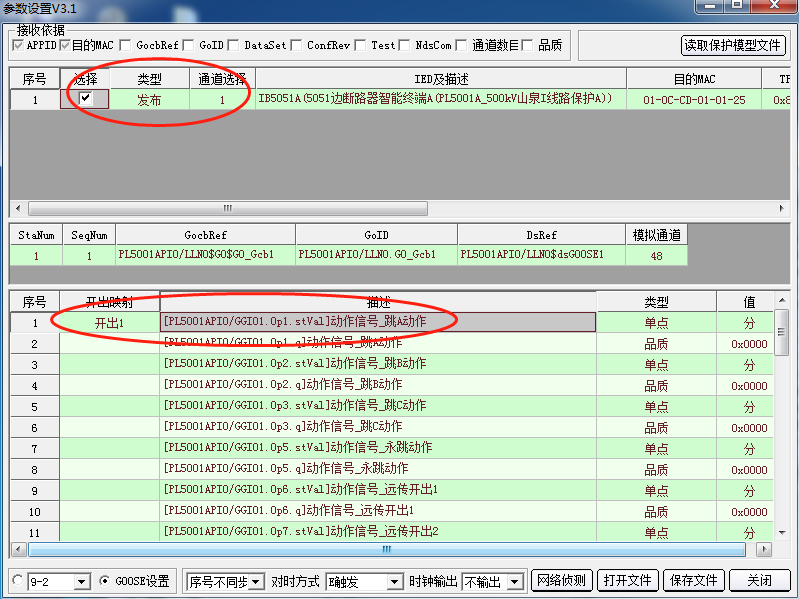

△ GOOSE配置

配置時需注意以下三點： ①繼保之星-6000C 模擬保護發GOOSE至智能終端，此類型應為發布； ②通道選擇為光纖1口； ③跳閘信號為通道1映射為開出1。

3、試驗方法

使用繼保之星-6000C 發送跳閘GOOSE至智能終端，智能終端的跳閘開出硬接點接至繼保之星-6000C 的開入量，測量其發出GOOSE報文與硬接點開入的時間差，即為智能終端的跳閘時間。

1）進入“狀態序列”軟件主界面，設置兩個狀態，狀態一設置：開出1“分”，按鍵觸發；狀態二設置：開出1“合”，開關量觸發。

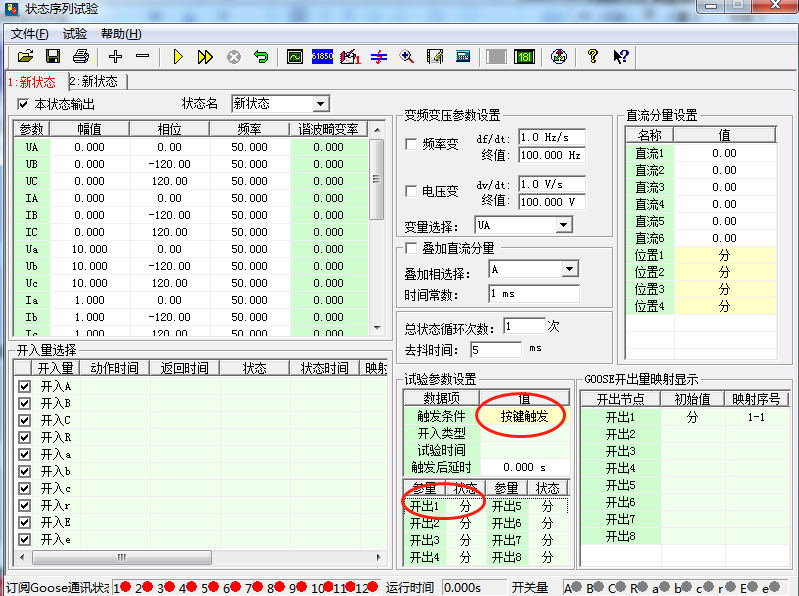

△ 狀態一設置

△ 狀態二設置

2）完成以上設置后即可在工具欄中點擊 “?”或按下鍵盤“run”鍵進行試驗，然后按“??”或“Tab”鍵觸發第一個狀態，觀察智能終端裝置跳閘燈點亮，繼保之星-6000C 開入A會在狀態二的動作時間上記錄智能終端的跳閘時間，且動作時間應滿足≤7ms的要求。

3）以此類推，測試出其他跳閘接點及合閘接點動作時間。
