?特高壓變電站通常采用1000kV自耦變壓器，可在主體變壓器外，單獨設立調壓補償變壓器。 調壓變和補償變為三相分相變壓器，運行時由于CT變比和檔位以及各側電流大小不同，需要通過數字方法進行補償，消除電流大小差異。 為防止主變保護對調壓補償變匝間故障靈敏度不足需專門配置調壓補償變壓器差動保護。
調壓變縱差保護指由變壓器各側套管CT構成的差動電流，可反映調壓變各側各種故障類型。 下面我們以繼保之星-7000 綜合型數字式繼電保護測試系統、SG T756 數字式變壓器保護裝置為例介紹差動保護調試方法。

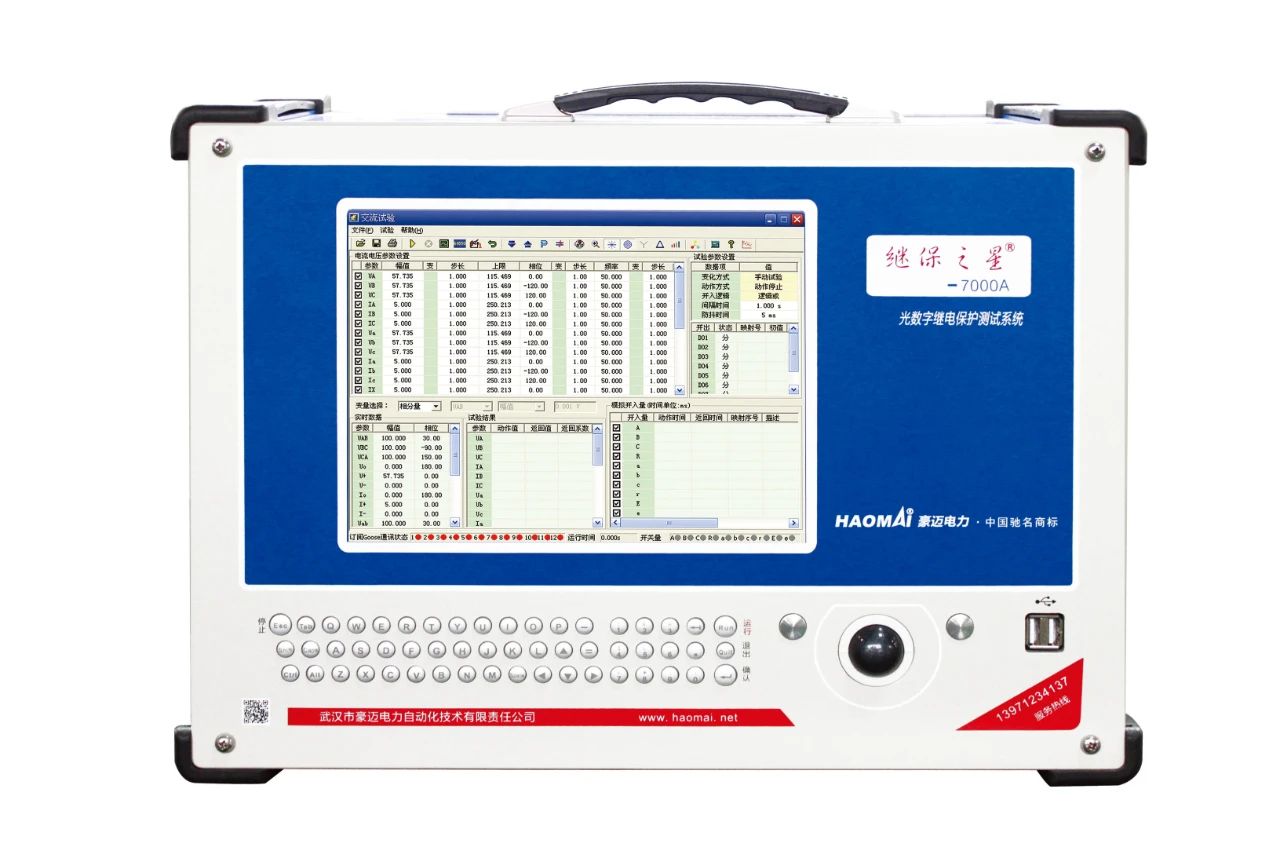

△ 繼保之星-7000 綜合型數字式繼電保護測試系統
nah、nal1、nal2—調壓變高、低各側CT變比。
由于各側電壓等級以及CT變比不同，計算差流時需對各側電流進行折算，保護裝置各側電流均折算到高壓側。
由于調壓變為Y/Y分相變壓器，差流計算不存在星轉角(Y→△)問題，為分相差動。
其中I為測量到的各側電流的二次矢量值，Idi為折算后的各側電流矢量值。

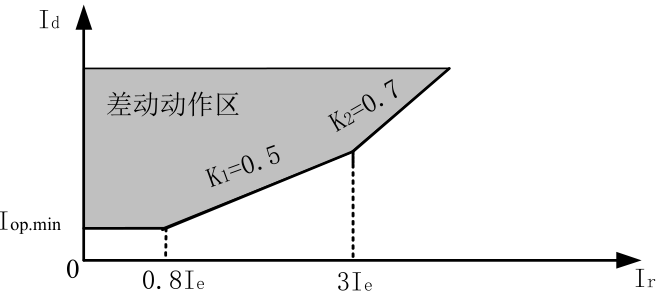

Id-差動電流，Ir-制動電流，Iop.min-最小動作電流（定值單為0.4Ie），Is1-制動電流拐點（0.8Ie），Is2-制動電流拐點2（取3Ie）； K1=0.5，K2=0.7，Ie-基準側額定電流。
3、補償變差流計算
式中In為額定電流，SN為額定容量，U為額定相電壓，n為各側變比。
1、計算三角側（高壓側）和星型側（低壓側）的額定電流。
平衡系數Kh=1，Kl=0.22/0.66=0.33
2、驗證斜率：
在K1段斜率折線上任取兩個點，推導出應加電流。 驗證斜率時，取Ie和2Ie，此時Ir1＝2Ie，Ir2=Ie,按公式計算Id，推導應加的高低壓側電流。
取Ir1=2Ie， 計算Id=0.4Ie+(2Ie-0.8Ie)*0.5=Ie，由
Ih1=2.5Kh=0.56，Il1=1.5Kl=0.99
同理可計算出Ih2=1.25Kh，Il2=0.75Kl

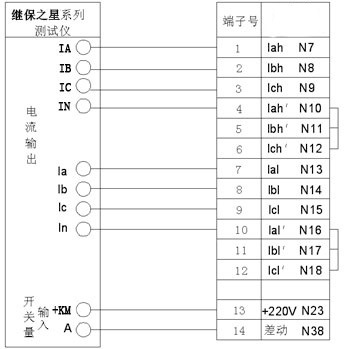

高壓側電流由繼保之星-7000A 的IA、IB、IC、IN接到保護裝置高壓側CT繞組，低壓側電流由測試儀Ia、Ib、Ic、In接到保護裝置低壓側繞組，將開入量A接到保護裝置跳閘出口。

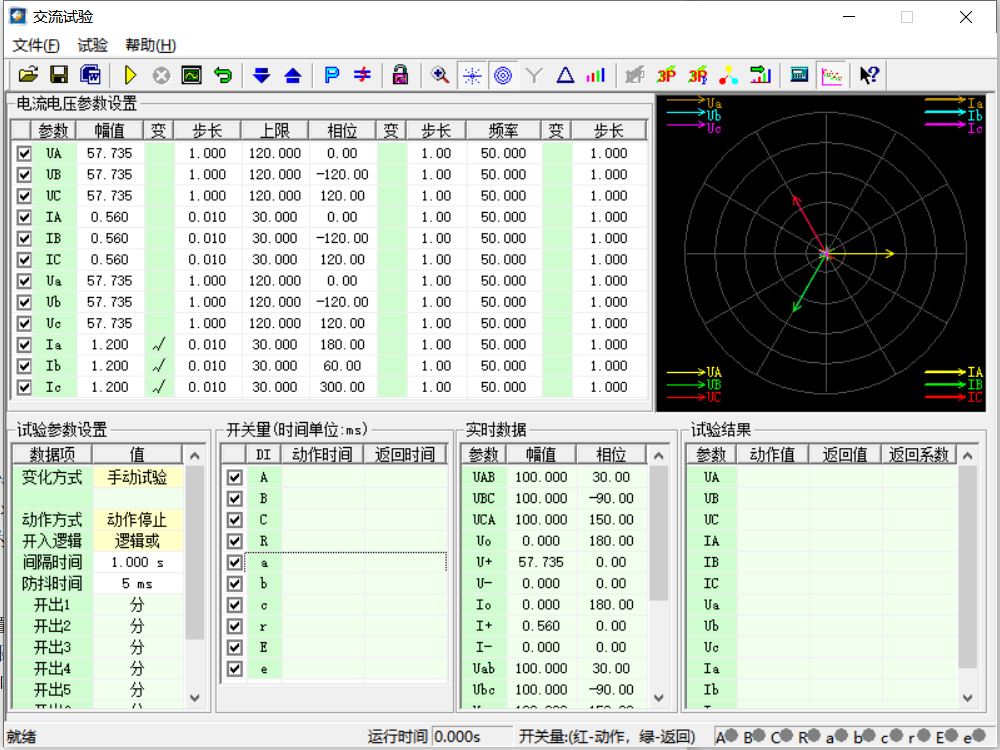

選擇交流試驗模塊，將六路電壓都設置為零，高壓側三相電流設置為0.56A，相序為正序，步長為零。 為保證初始狀態差動保護可靠不動作，低壓側三相電流設置為1.20A（此時Id＜Ie，Ir＞2Ie，在制動區）,相序為正序，步長為0.01A，變化方式為手動試驗。
在軟件界面完成參數設置后運行，選擇步長遞減，直到保護裝置動作。 觀察保護裝置報文中差動比率動作以及動作電流和動作時間。 按此方法再取Ir2=Ie進行操作，此時通過差動電流和制動電流計算公式得到兩組差動電流和制動電流值：
即校驗比率制動系數誤差（0.51-0.5）/0.5=2%滿足誤差要求。
