            如何使用繼電保護測試儀發送FT3數字量?
            發布時間:2020/09/09武漢市豪邁電力自動化技術有限責任公司




            FT3是IEC60044-8協議規定使用的鏈路層傳輸幀格式。 使用繼電保護測試儀發送FT3數字量時,確認間隔變比及名稱,通過光數字信號分析儀獲取該光纖通道的FT3報文信息,包括邏輯節點、數據集、邏輯設備、額定延時、比特率、采樣率等。




            ?



            試驗設備: 繼保之星-7000 綜合型數字式繼電保護測試儀NSA-60 手持式光數字信號分析儀

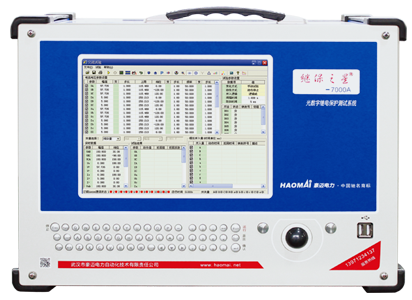

            △ 繼保之星-7000 綜合型數字式繼電保護測試儀

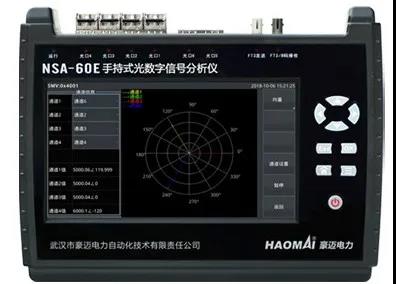

            △ NSA-60 手持式光數字信號分析儀

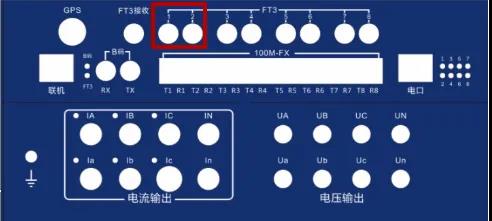

            使用繼保之星-7000  模擬FT3發送,須使用相鄰發送通道進行FT3的模擬(符合數字量中雙AD的通信邏輯) ,將FT3發送光纖接入FT3發送口1或2。

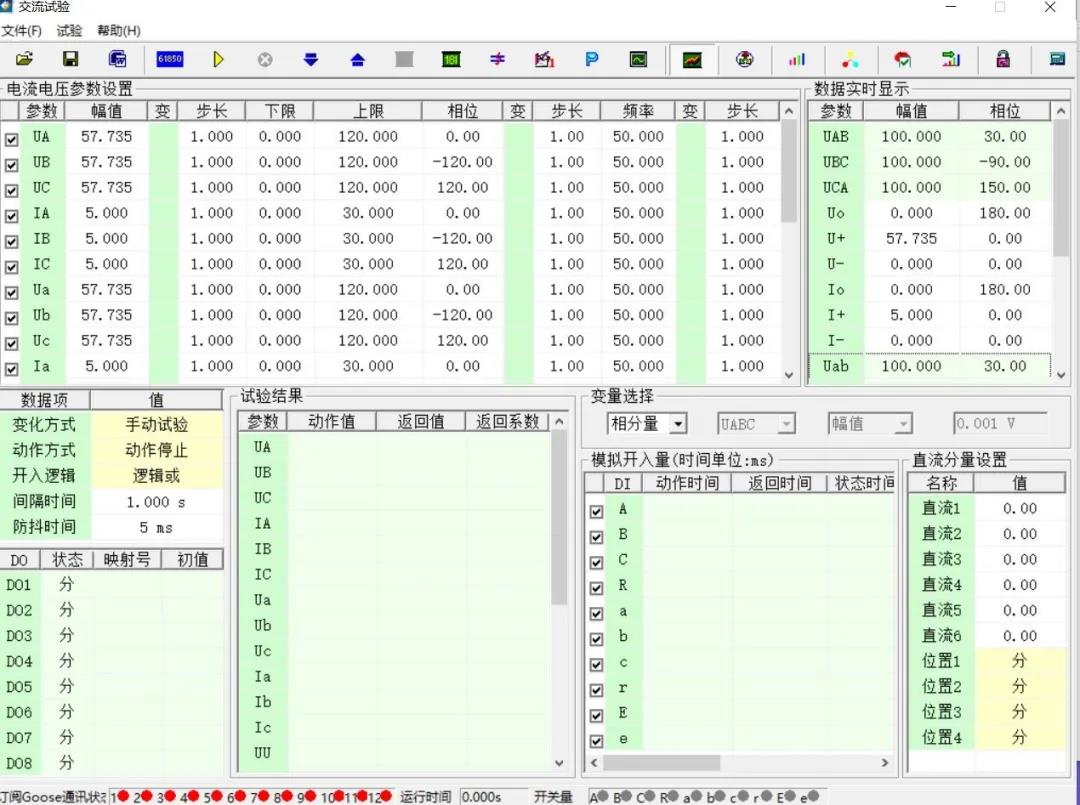

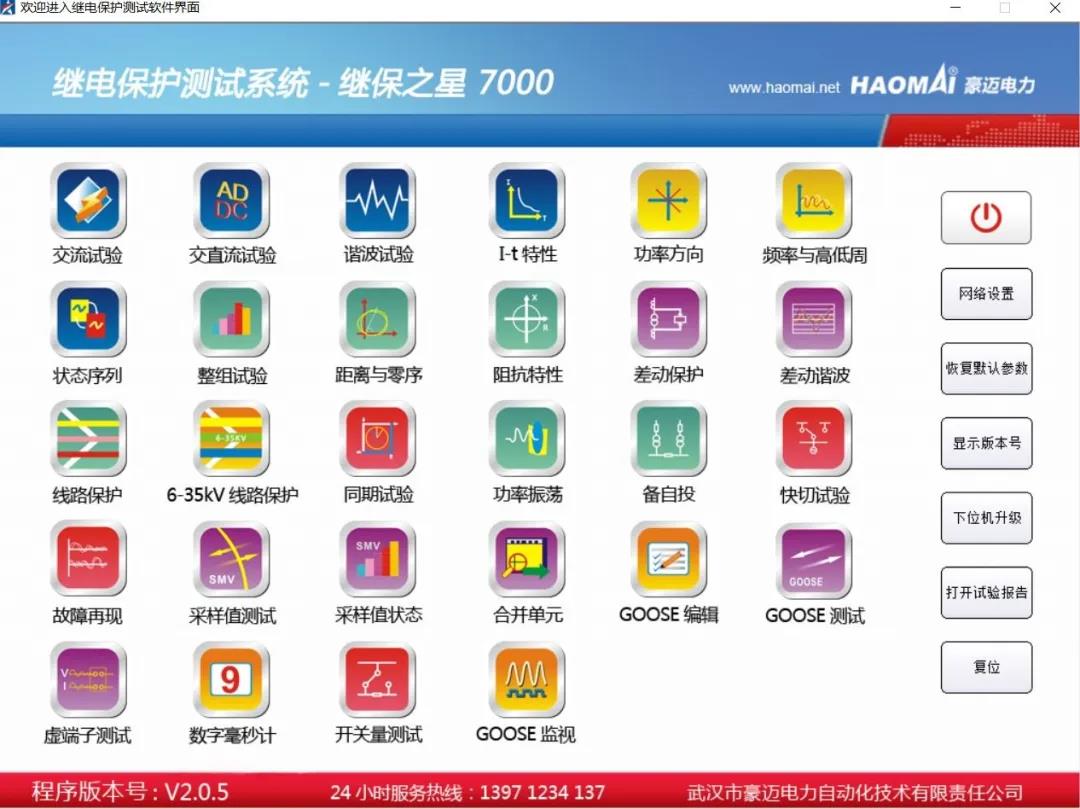

            繼保之星-7000 開機進入測試系統主界面,點擊交流試驗,配置試驗參數。



            點擊IEC61850設置,配置通信參數。

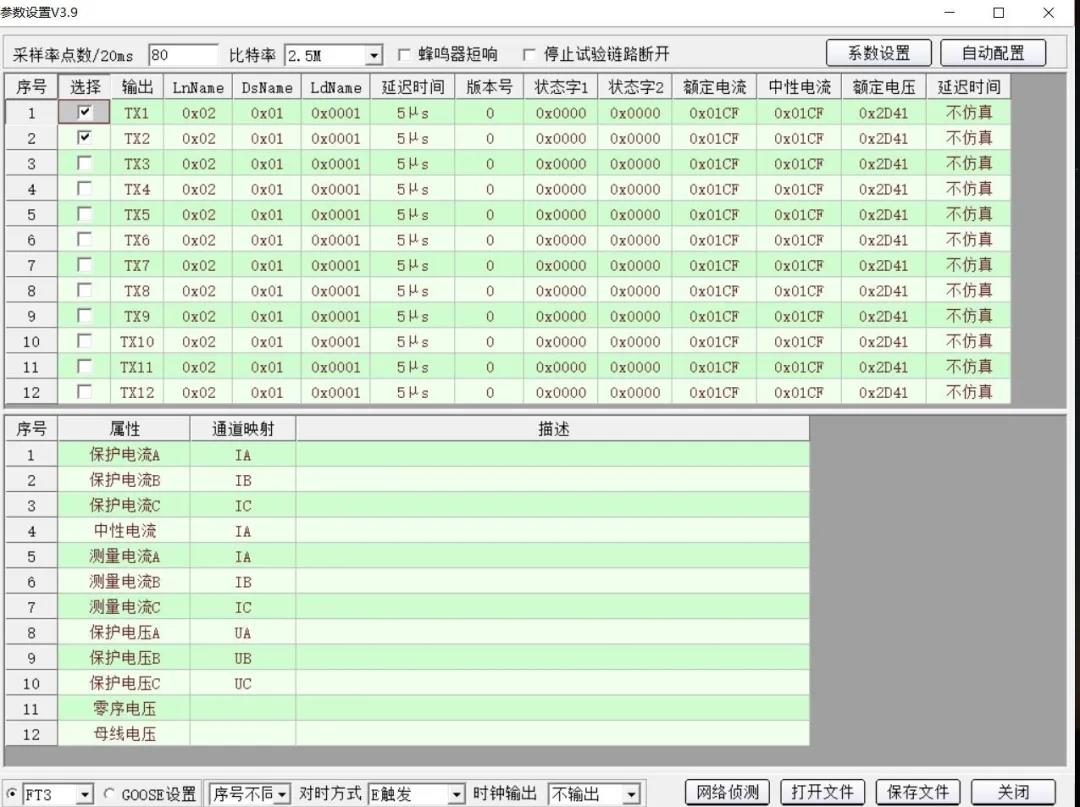

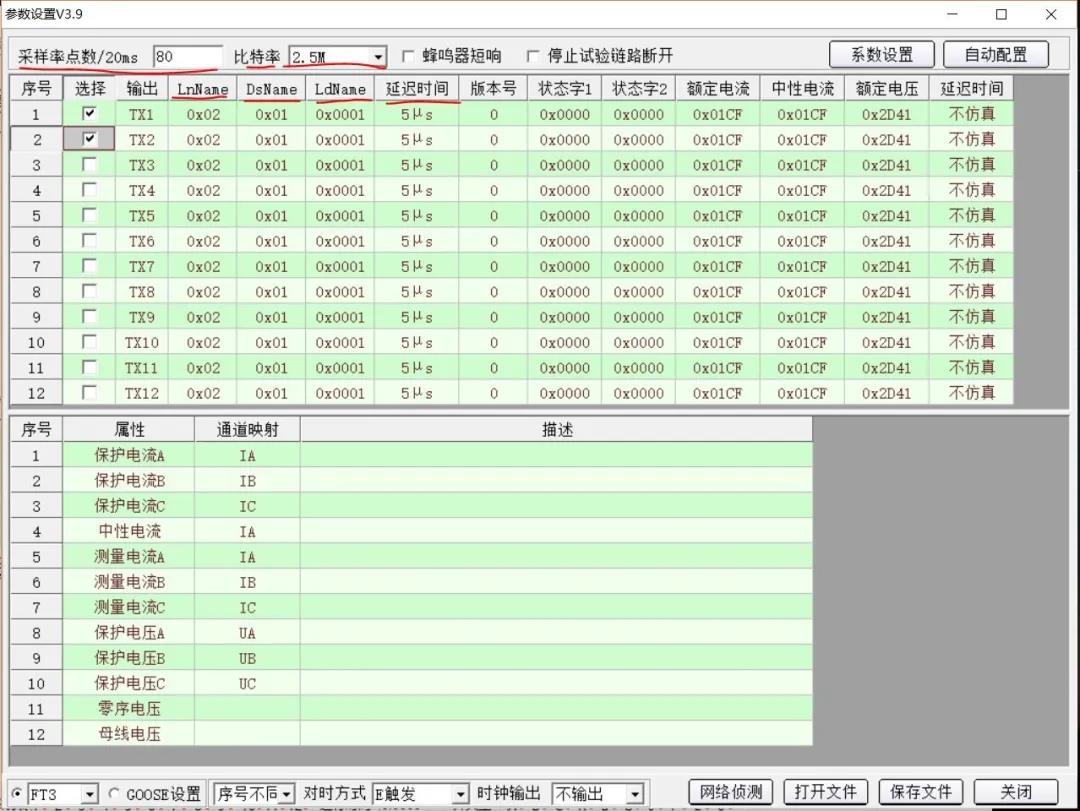

            通信參數設置: 將通訊協議改為FT3,進行FT3通信數據設置。 設置FT3通道1,勾選TX1,根據被測試設備廠家提供的通信數據設置采樣率點數、比特率,根據NSA-60 手持式光數字信號分析儀抓包獲取的數據設置LnNAME(邏輯節點)、DsName(數據集)、LdName(邏輯設備)、延遲時間(額定延時)。



            設置FT3通道2,勾選TX2,參數設置與TX1一致。

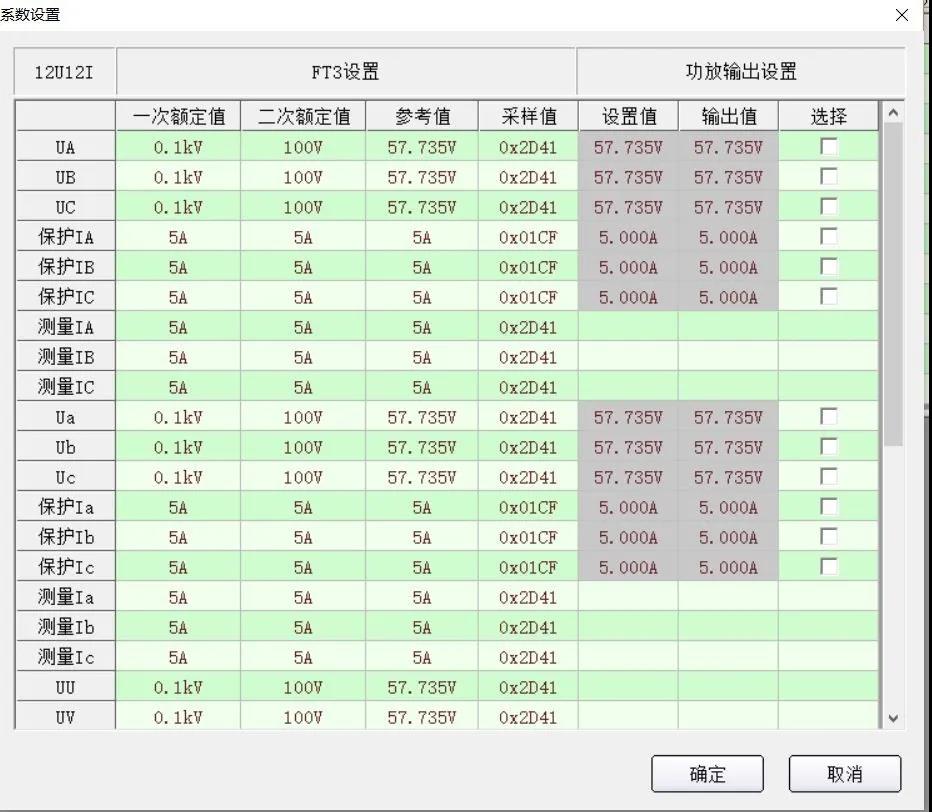

            同時勾選TX1、TX2,點擊系數設置,根據提供數據確認對應映射通道。





            設置完成后返回交流試驗界面,繼保之星-7000 輸出完成,檢查面板上是否顯示該間隔的FT3采樣。

            若無法顯示采樣可嘗試故障排除: 使用NSA-60 對繼保之星-7000 輸出抓包,如無法獲取報文,請檢查繼保之星-7000 參數設置。 若可以獲取報文,請檢查連接光纖是否完好,接口是否接入正確,并核對裝置的比特率及采樣率。
            ?
