            技術實操丨如何使用繼電保護測試儀調試進線備自投?
            發布時間:2020/12/03武漢市豪邁電力自動化技術有限責任公司
            ?進線備自投是兩路進線斷路器之間的投切,沒有母聯斷路器,當主線沒電,備線有電時,先切主電斷路器然后投備電斷路器。

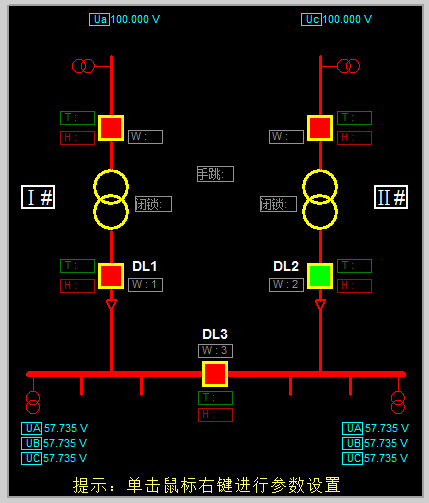

            #1進線/變壓器運行,#2 進線/變壓器備用,即DL1、DL3在合位,DL2 在分位。 當#1進線/變壓器電源因故障或其他原因斷開后,#2進線/變壓器備用電源應自動投入,且只允許動作一次。 為此,設計了類似于線路自動重合閘的充電過程,僅充電完成后才能自投。

            下面,我們使用繼保之星-S60 手持式繼電保護測試系統和南瑞繼保RCS-9651C備用電源自投裝置進行此項試驗。

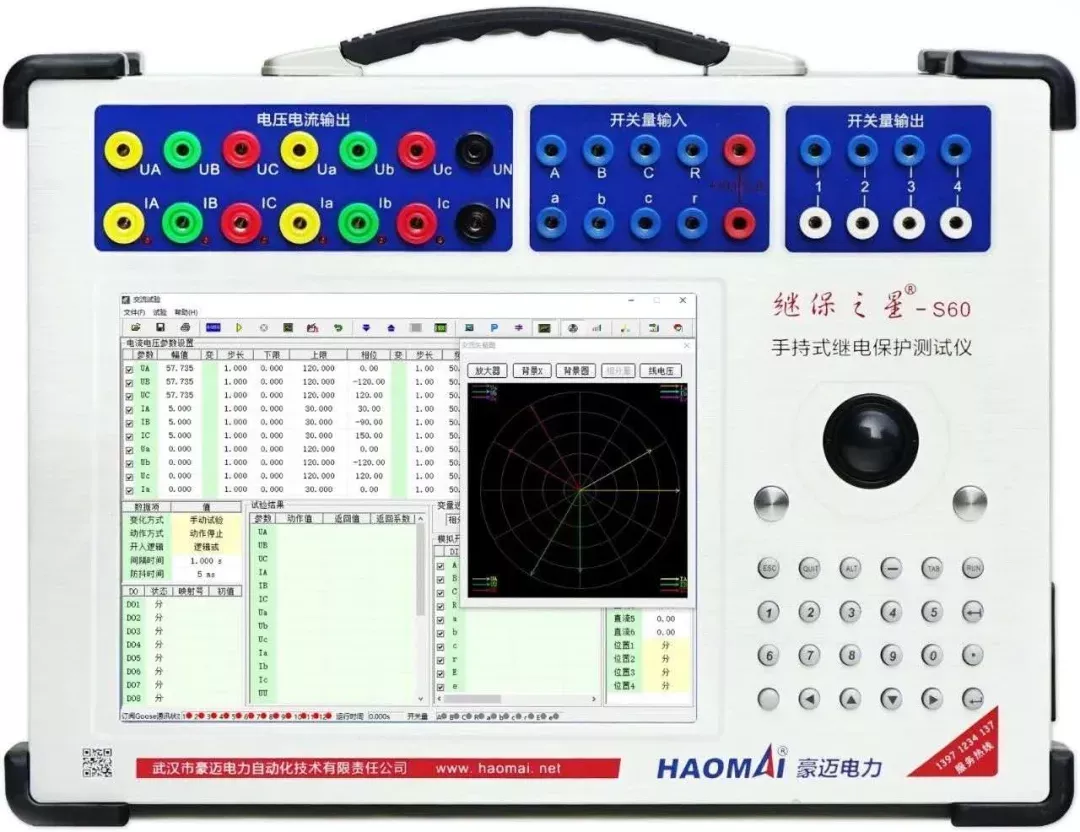

            △  繼保之星-S60 手持式繼電保護測試系統
            1
            保護定值設置
            序號
            定值名稱
            數值
            序號
            定值名稱
            數值
            01
            方式1跳閘時限
            0.2 S
            02
            方式1合閘時限
            3.0 S

            2

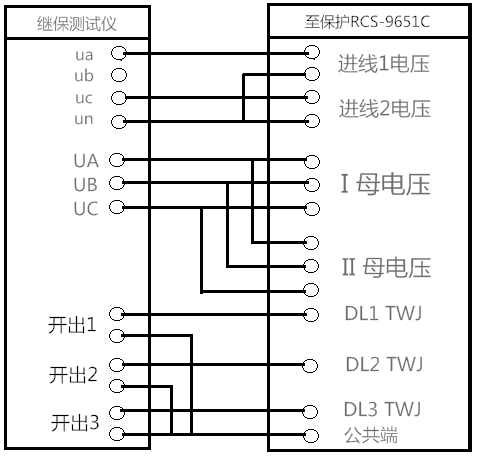

            試驗接線

            將繼保之星-S60 的電壓輸出端“Ua”、“Ub”、“Uc”、“Un”分別與保護裝置的進線I母電壓,進線II母電壓連接。 繼保之星-S60 的電壓輸出端“UA”、“UB”、“UC”與保護裝置的I母三相電壓、II母三相電壓連接。

            繼保之星-S60 的開出接點“開出1、開出2、開出3”一端分別與保護裝置“DL1 TWJ、DL2 TWJ、DL3  TWJ”連接,另一端與保護裝置開入公共端連接。


            3

            試驗方法

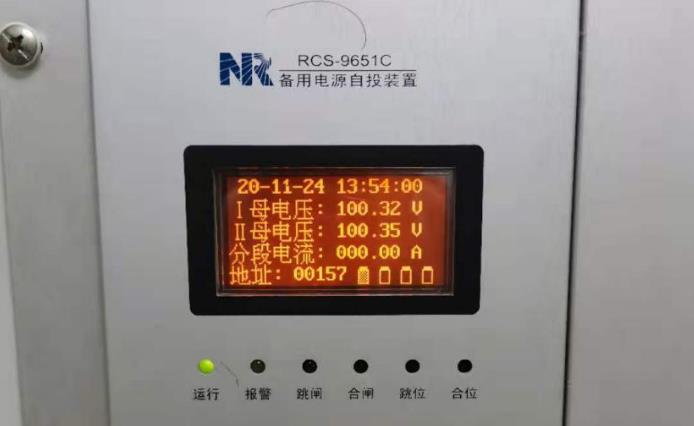

            繼保之星-S60 “狀態序列”狀態①: I、II母線正常電壓,進線II備用電源正常電壓,DL1斷路器合,開出1“DL1 TWJ”分位,DL2斷路器分,開出2“DL2 TWJ”合位,DL3斷路器合,開出3“DL3  TWJ”分位,設置按鍵觸發,等待充電完成。








            狀態②: I、II母線失壓,進線II備用電源正常電壓,DL1斷路器合,開出1“DL1 TWJ”分位,DL2斷路器分,開出2“DL2 TWJ”合位,DL3斷路器合,開出3“DL3   TWJ”分位,設置時間觸發,故障跳閘時間大于整定值為 0.5s。

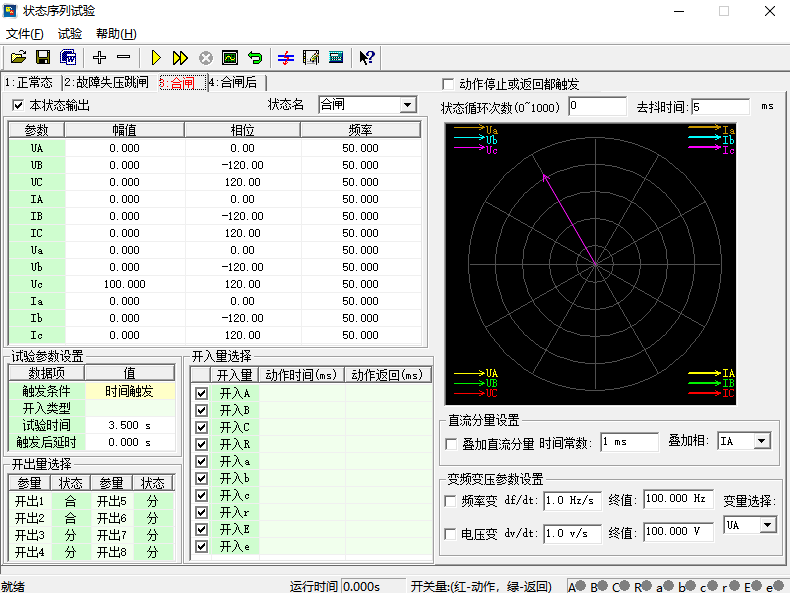

            狀態③: I、II母線失壓,進線II備用電源正常電壓,DL1斷路器分,開出1“DL1 TWJ”合位,DL2斷路器分,開出2“DL2 TWJ”合位,DL3斷路器合,開出3“DL3 TWJ”分位,設置時間觸發,合閘時間大于整定值為 3.5s。

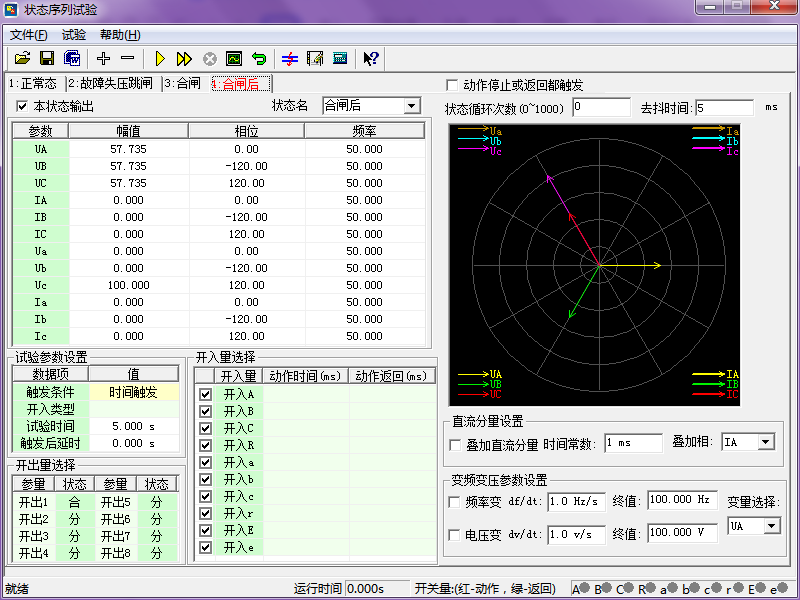

            狀態④: I、II母線正常電壓,進線II備用電源正常電壓,DL1斷路器分,開出1“DL1 TWJ”合位,DL2斷路器合,開出2“DL2 TWJ”分位,DL3斷路器合,開出3“DL3 TWJ”分位,可設置時間觸發5s,線路恢復正常供電。



            4
            試驗結果

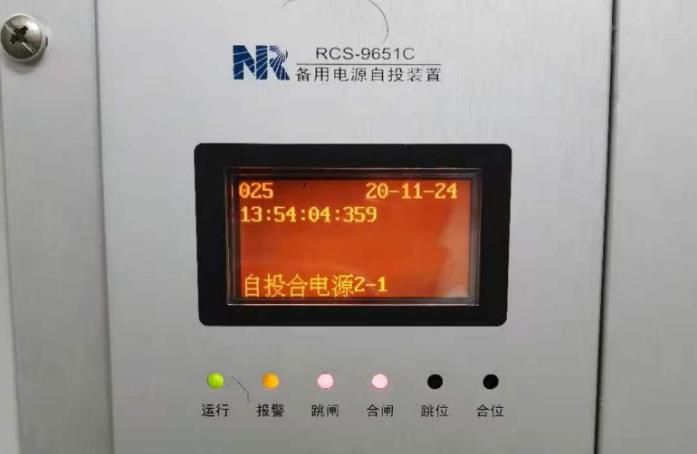

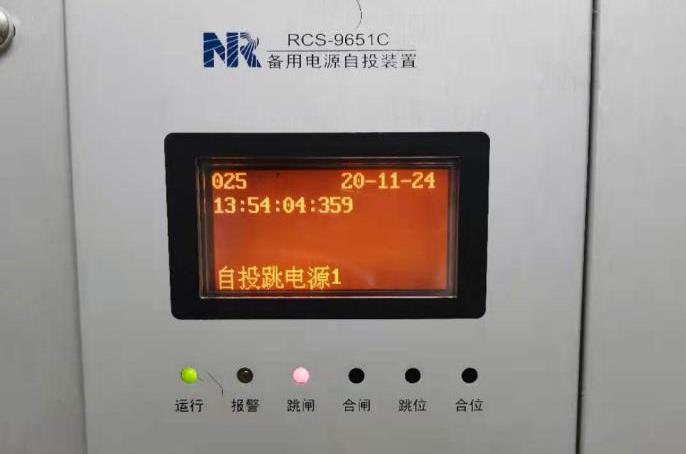

            整個測試過程共四個狀態,動作過程: I母、II母均有壓,當充電完成后,模擬進線1故障失壓 ,經延時DL1跳閘,再經延時DL2合閘,備自投成功。 (此過程可根據需要接開入量,采集動作時間)
            ?
