繼電保護作為保障電網安全運行的第一道防線，其可靠性對整個電力系統的安全穩定運行起到了關鍵作用。 以往主要依靠人工計算各激勵量，并手動輸入測試儀器完成測試狀態序列的設置，自動化程度較低、標準化水平參差不齊、人工計算工作量大，影響繼電保護測試效率，也無法保證測試結果的一致性。

為此，武漢豪邁電力設計研發了繼電保護測試狀態序列生成方法與平臺，根據導入的定值參數與配置信息，通過測試方案實例化，自動計算得出各實驗模塊狀態序列的試驗數據，完成測試狀態序列的配置。

繼電保護測試狀態序列生成平臺主要包括數據導入模塊、方案配置模塊、序列生成模塊、數據庫、人機交互模塊、數據交互接口。

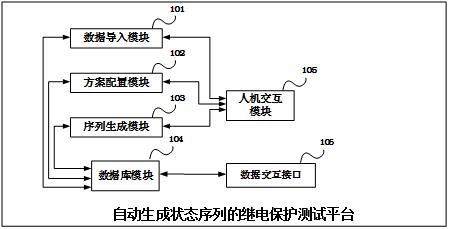

△  整體平臺模塊結構圖

數據導入模塊 ： 完成繼電保護測試所需定值參數及相關配置信息的導入，并對其包含的參數信息進行解析，導入確認的參數信息保存于數據庫模塊中。

方案配置模塊 ： 完成測試方案實例中具體測試項目的配置，針對不同類型的繼電保護測試項目，自動完成后續生成狀態序列的算法預置。

序列生成模塊 ： 完成與測試方案實例的關聯，通過選擇狀態序列生成的設置方式，完成具體測試項目的測試用狀態序列生成。 所有狀態序列全部生成后，確認已完成的測試狀態序列設置保存至數據庫模塊中。

數據庫模塊： 完成各模塊的綜合信息管理，并根據數據交互接口需求保存導入信息和生成指定格式的導出數據。

人機交互模塊 ： 與各應用模塊進行信息交互，統一協調計算分析資源，在人機界面上完成繼電保護功能測試的具體操作和對應的可視化展示。

數據交互接口 ： 與數據庫模塊進行信息交互，完成原始策略或運行說明的導入和生成指定格式數據的導出。 定值參數包括測試對象所需的計算定值、壓板投入狀態和控制字設置狀態。 配置信息包括裝置型號、軟件版本、生產廠商。

序列生成模塊 ： 選擇自動方式生成測試用狀態序列時，由序列生成模塊根據方案配置模塊預置的算法，結合數據導入模塊導入的定值參數和配置信息自動計算各測試項的狀態量。

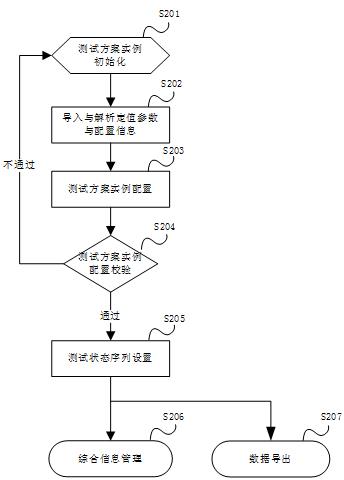

△  整體平臺方法流程圖

1）人機交互模塊調用數據導入模塊，從數據庫模塊打開已有測試方案實例，或調用方案配置模塊新建測試方案實例。

2）人機交互模塊調用數據導入模塊，獲取繼電保護功能測試所需定值參數與配置信息，通過解析后保存至數據庫模塊。

3）新建測試方案實例時，方案配置模塊根據測試需求確定具體測試項目與測試順序，完成方案實例設置，打開已有測試方案實例時，對實例進行項目修改與順序修改。

4）方案配置模塊自動進行導入信息與實例的匹配性校驗，并將通過校驗的方案實例保存至數據庫模塊，未通過校驗的實例將進行步驟一至步驟三的人工校核過程。

5）序列生成模塊調取保存至數據庫模塊的測試方案實例，選擇工作模式生成具體測試項目的測試用狀態序列，保存至數據庫模塊。

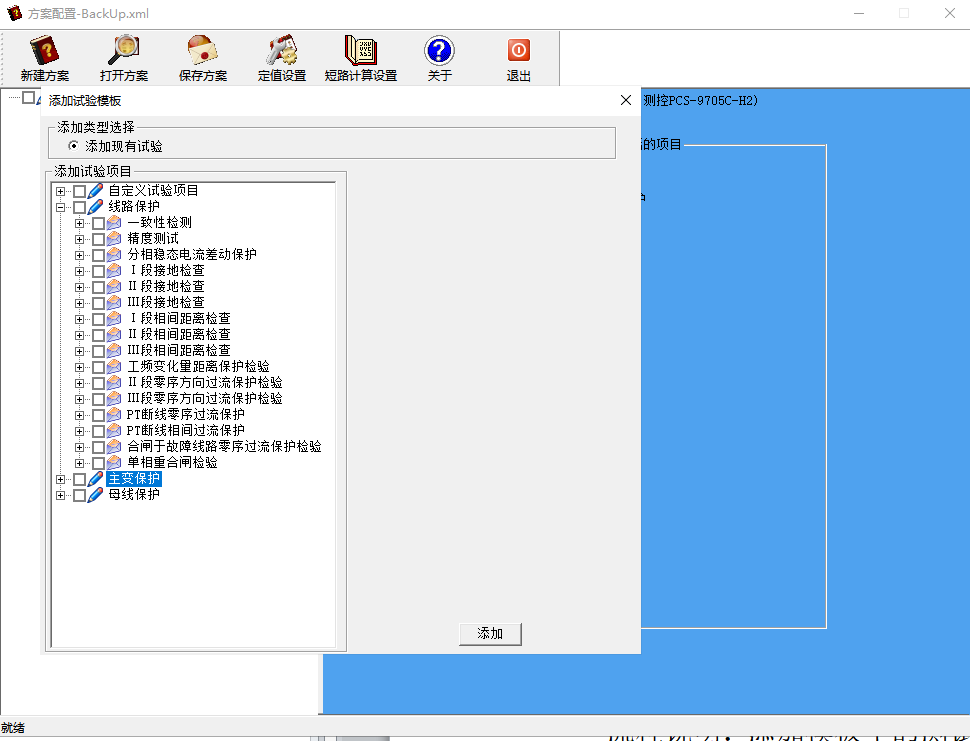

導入測試模板： 添加模板中的測試項目，分為線路、主變和母線不同保護類型，可自定義添加其中一項或多項試驗項目。

△  線路保護試驗項模板

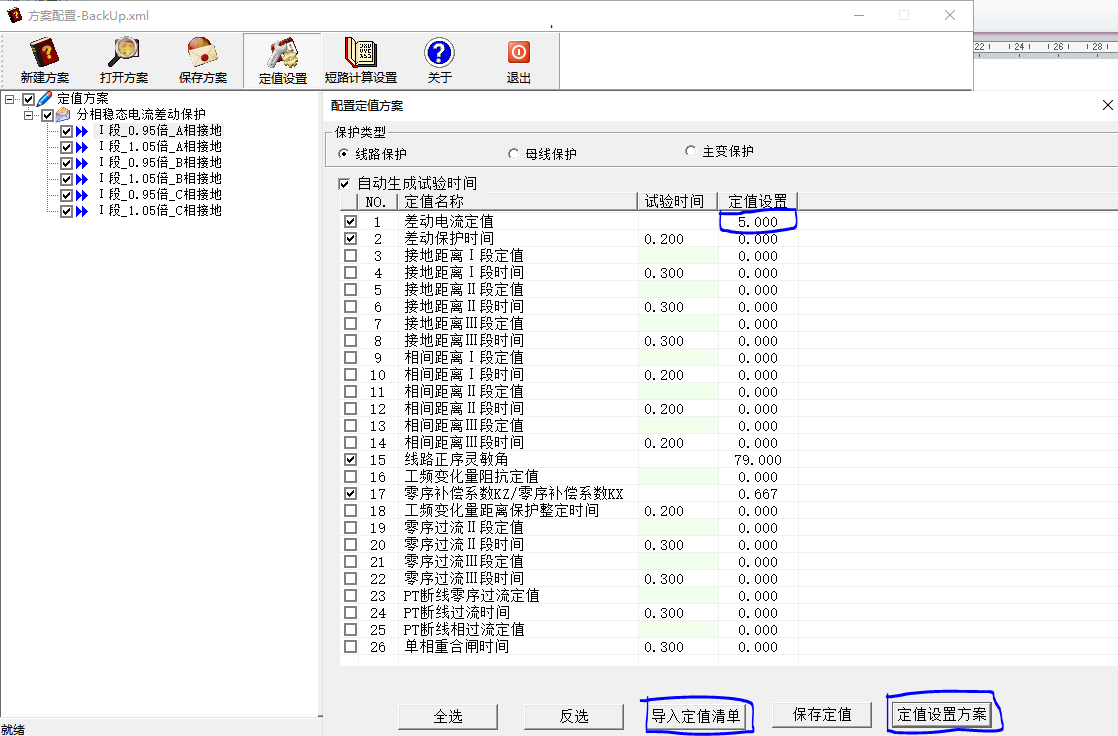

設置線路方案定值項： 選擇試驗方案，自動匹配與試驗相關的定值后勾選，可以在表格中直接輸入定值數字或通過導入定值清單的方式，如設置差動電流定值為5A，點擊定值設置方案按鈕后，自動生成狀態序列模塊。

△ 線路定值清單

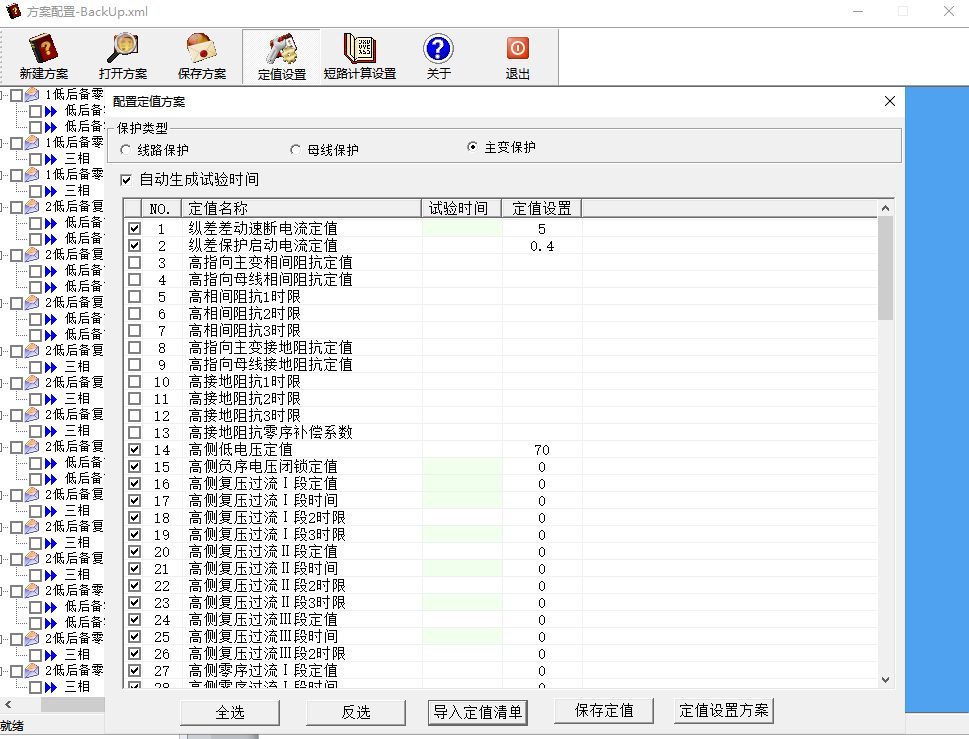

主變方案定值項設置：

△ 主變定值清單

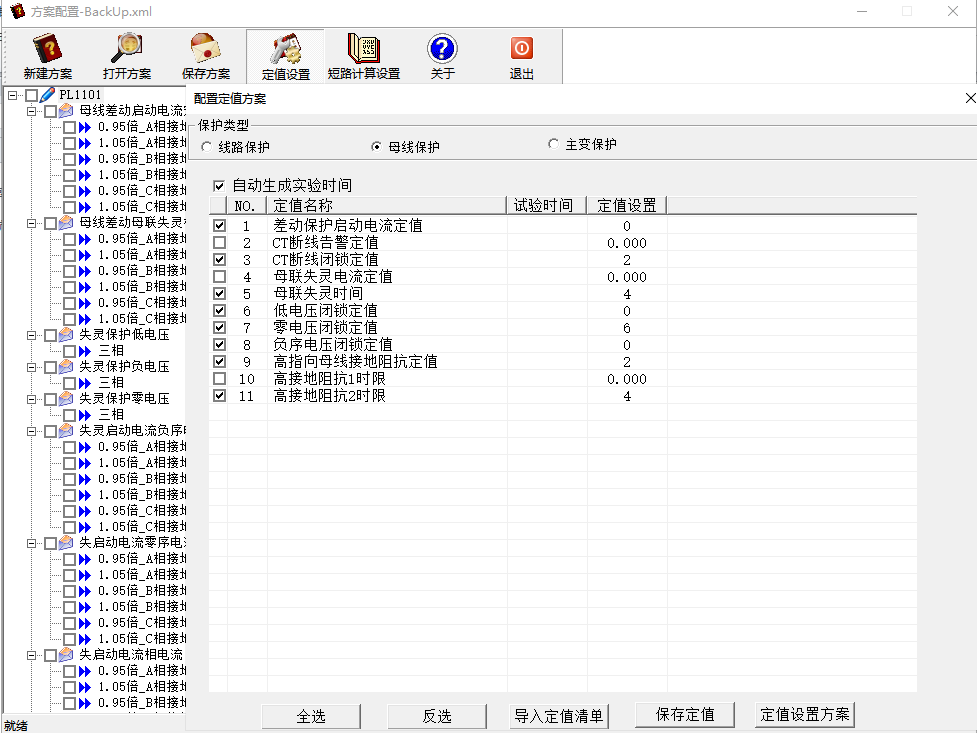

母線方案定值項設置：

△ 母線定值清單

  狀態序列狀態量結果展示：

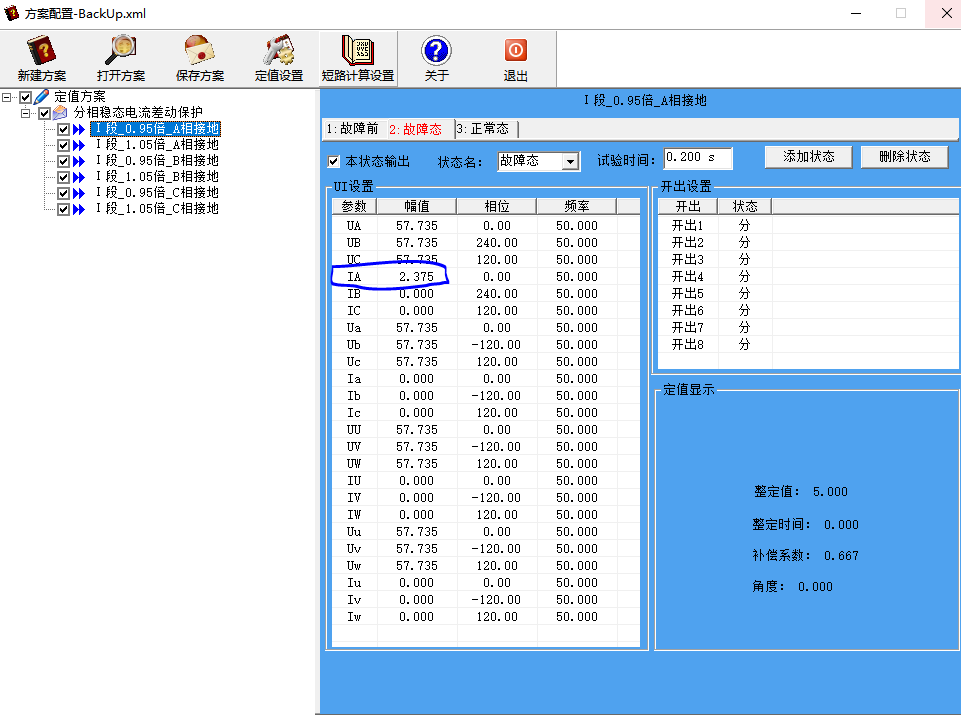

△ 0.95倍A相

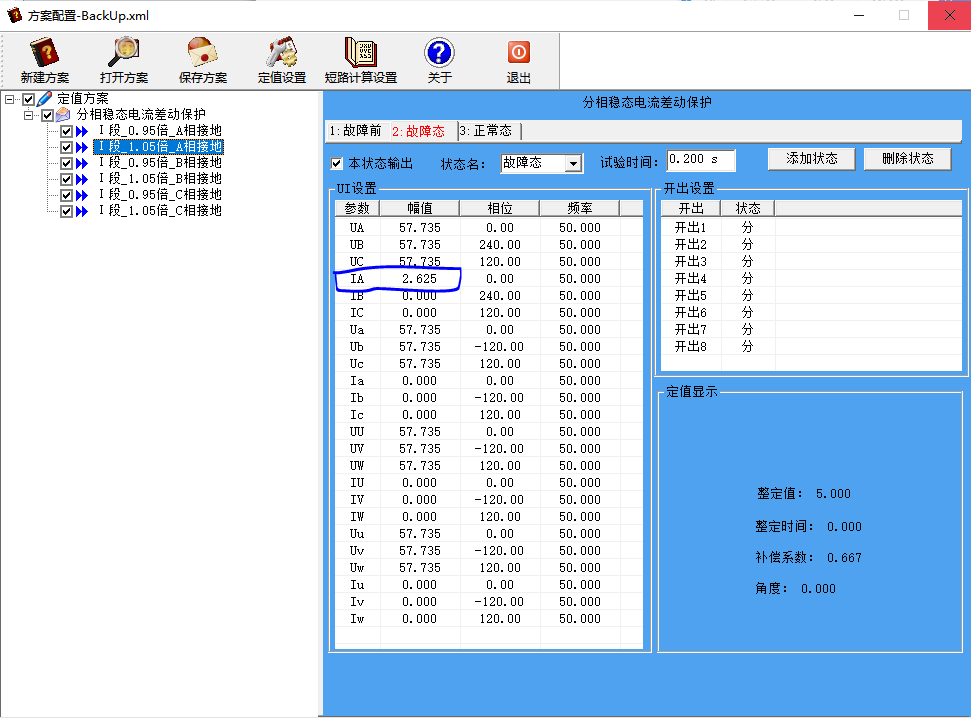

△ 1.05倍A相

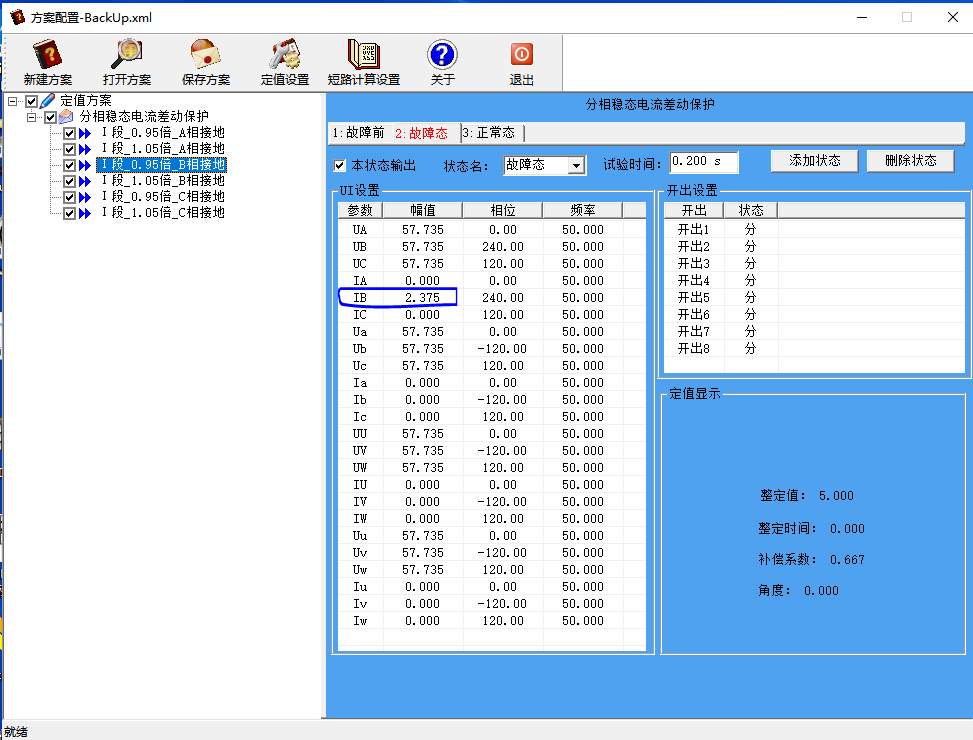

△ 0.95倍B相

自動生成故障前、故障態和正常態三種狀態，針對0.95倍、1.05倍以及ABC三相不同的測試項目，生成不同的故障態結果，結果可進行手動修改。

根據不同測試項內容，生成不同的測試結果，包括動作描述、報告生成時間、動作時間等。

分相穩態電流差動保護：

接地檢查：

相間距離檢查：

繼電保護測試狀態序列生成方法與平臺的應用可實現對電力系統繼電保護測試所需定值及相關參數信息的自動導入解析，經過標準內容導入、參數信息解析和一致性校驗，使得測試所需定值信息自動與測試方案匹配，通過自動生成標準的測試狀態序列，使得測試校驗過程更加高效可靠。
