?項目地點 ： 某35千伏GIS變電站

試驗設備 ： HTA/HTV 無線遙控數字式智能電流源/電壓源、YD-300 智能無線遙測伏安相位儀

變電站投運前必須對繼電保護進行嚴格的向量檢查，向量錯誤將導致正常運行或故障狀態的繼電保護誤動或拒動。 使用HTA-3300 三相數字式智能大電流源、HTV-6000 三相數字式智能高電壓源，可模擬一次側負荷運行，在變電站未投運時從一次側CT、PT端注入大電流和高電壓，從二次側YD-300 智能無線遙測伏安相位儀或者保護裝置讀取相應的電壓、電流幅值和相位數據，判斷變比、相別、接線的正確性，一次性完成一次、二次回路系統的向量檢查。

1、電壓源接線： 考慮從一次加高壓可能存在風險，故從保護屏柜二次側加入低壓電壓57.7V作為參考。

2、電流源接線： 合上隔離刀閘Q9 1684，合上Q0 168開關，合上接地開關16880，斷開隔離刀閘Q1 1681，斷開接地開關16800，斷開線路接地開關16340，用HTA-3300 三相數字式智能大電流源從35kV引線接入三相電流IA、IB、IC，通過隔離刀閘1684、開關168和接地開關16880形成電流回路。

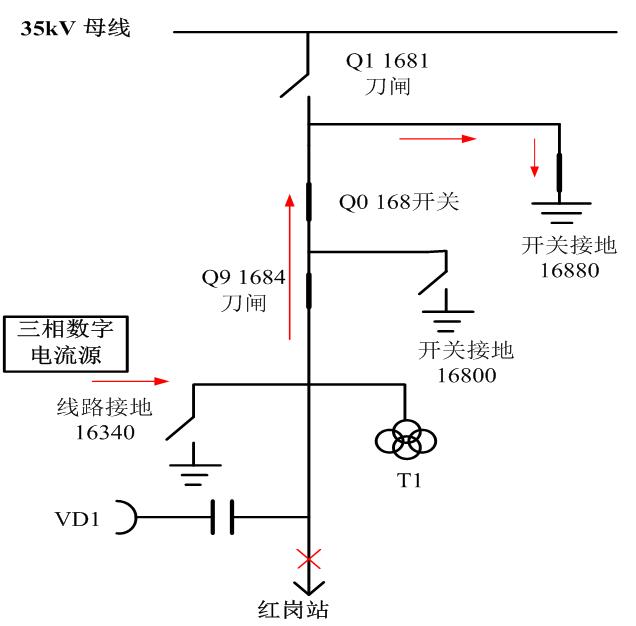

△  三相數字電流源接線示意圖

3、斷開其它間隔與35kV 母線連接的隔離刀閘。

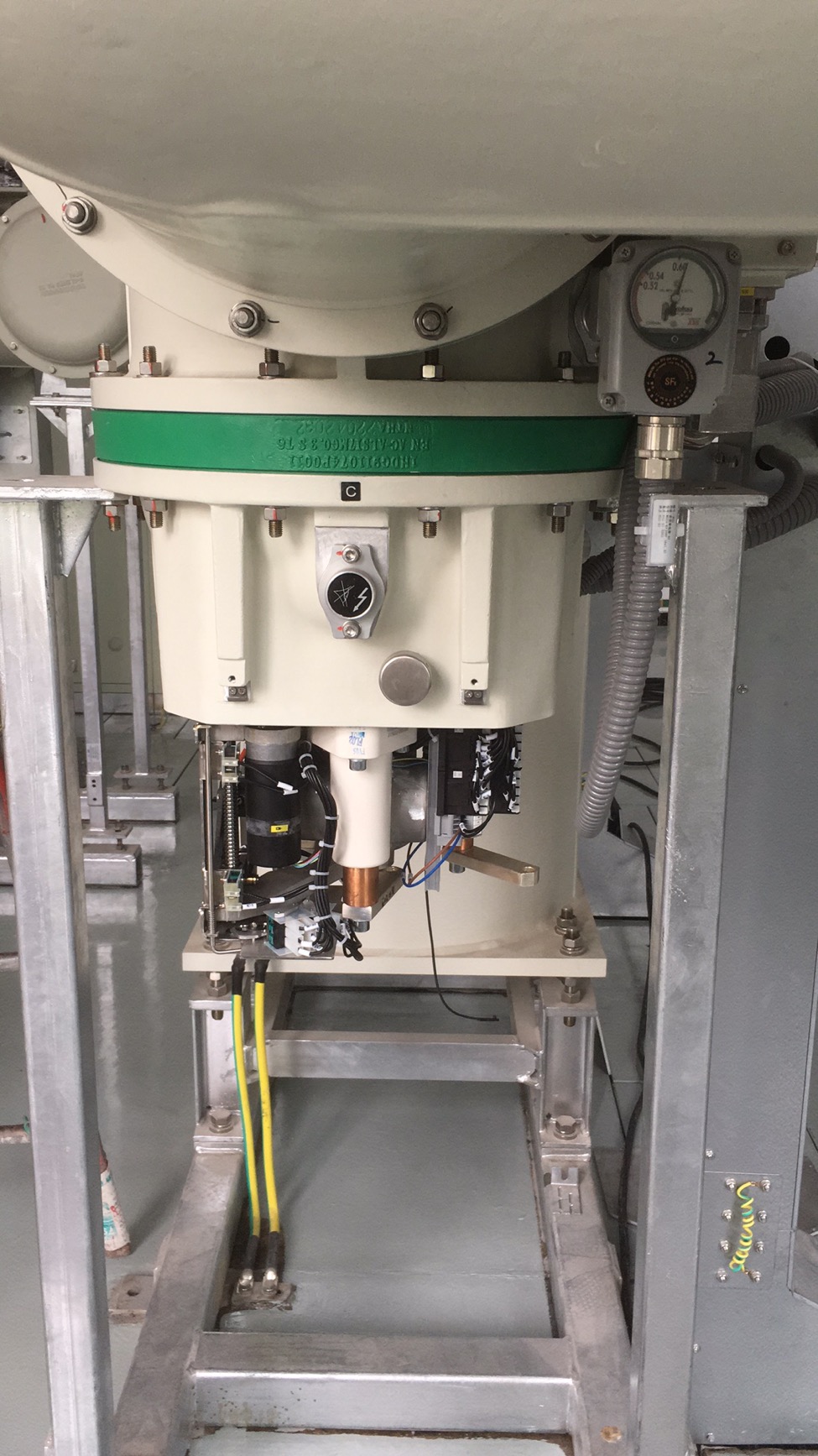

△  GIS內部圖

△ HTA-3300  三相數字式智能大電流源接線布置圖

HTA-3300 三相數字式智能大電流源供電電源AC380V，HTV-6000 三相數字式智能高電壓源供電電源AC220V，通過YD-300 智能無線遙測伏安相位儀進行無線操作，保證了輸出電壓電流的同步性。

首先將電流源與電壓源上電，設置到遙控操作狀態，遙控主機會自動搜索電流源與電壓源，各相電流與電壓設置成不同的幅值狀態，檢查電流電壓相序是否正確。 通過PT注入二次電壓值，通過CT注入一次電流值，通過YD-300 查看幅值與相位，檢查所有二次回路與極性。 本站CT保護繞組變比為600A/1A。

1、在遙控主機YD300 上設置參數： 三相電流輸出120A，三相電壓輸出57.735V。

2、遙控主機YD300 在保護屏柜二次側進行測量控制，點擊開始試驗，電流源、電 壓源啟動輸出，在YD300 讀取相應的數值。

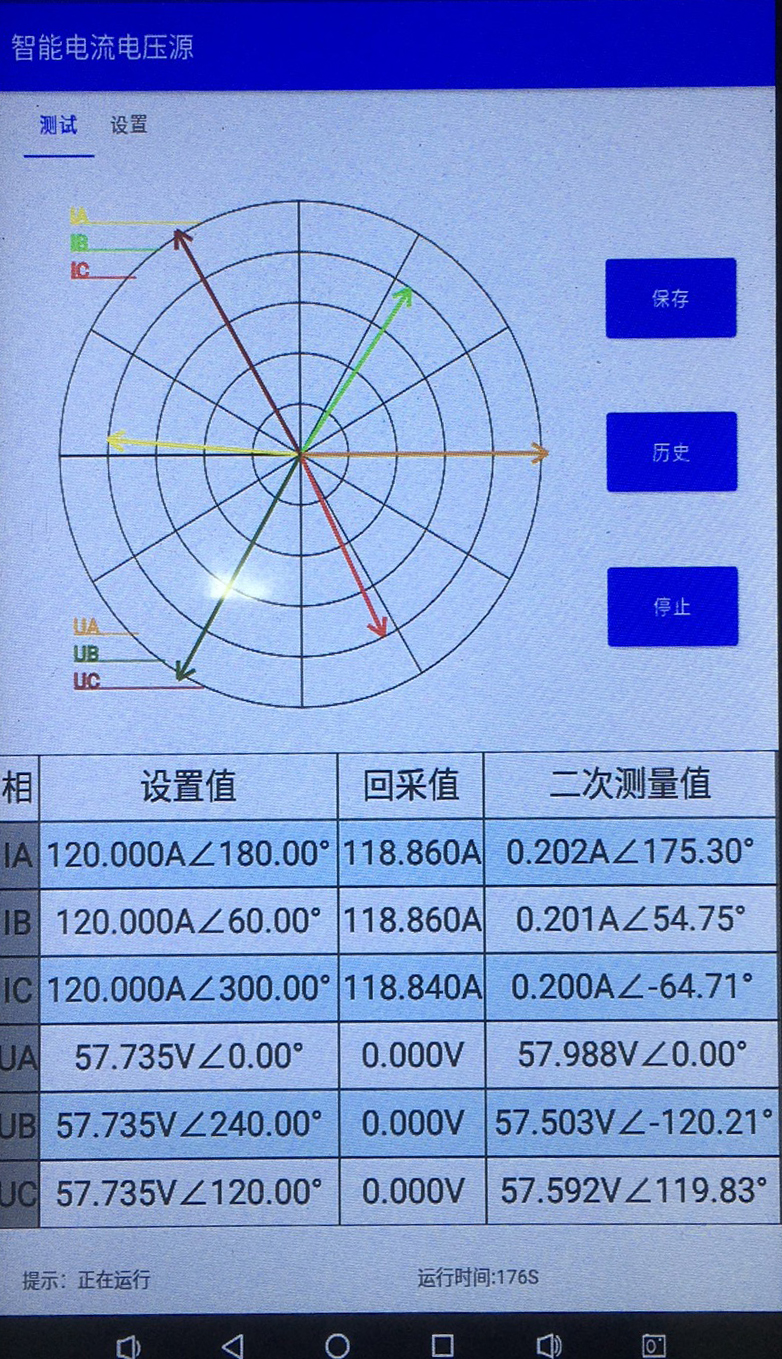

△ YD-300 智能無線遙測伏安相位儀顯示值

施加一次值再轉化成二次值應為120A/600=0.2A，在YD300 上的采樣幅值基本一致，三相相位均為正序，電流由于是從CT一次的P1流入P2，電流和電壓設置相位相差180°，由于線路PT的感抗會產生一定的相移，保護測量相位會略微存在角度偏差。 由此可得此間隔的二次回路、相序、相位、極性均正確。

通過對新建站直接加一次電流和二次電壓，有利于整個一次、二次回路與極性相位的檢查，解決了以前無負荷極性校驗的問題，提高了一次性送電的可靠性。
