            案例實操丨500kV智能變電站一次加量試驗
            發布時間:2021/08/12武漢市豪邁電力自動化技術有限責任公司

            ?試驗設備: HTA-3300 三相數字式智能大電流源、HTV-6000 三相數字式智能高電壓源、YD-300 無線遙測伏安相位儀

            試驗項目: 某500kV智能變電站新增線路投運前線路向量檢查
            一、接線方式


            1)電壓源接線: 考慮到一次加高壓存在風險,因此從合并單元柜二次側加入低壓電壓57.7V作為參考;

            2)電流源接線: 斷開隔離刀閘1G,斷開接地開關1GD,將P2接地,用HTA-3300 三相數字式智能大電流源從P1接入三相電流IA、IB、IC ,P2與IN接地形成回路。

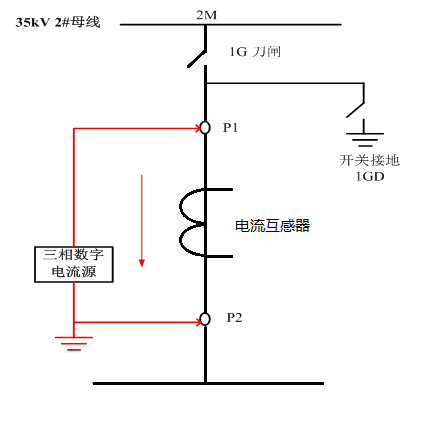

            △  三相數字電流源接線示意圖

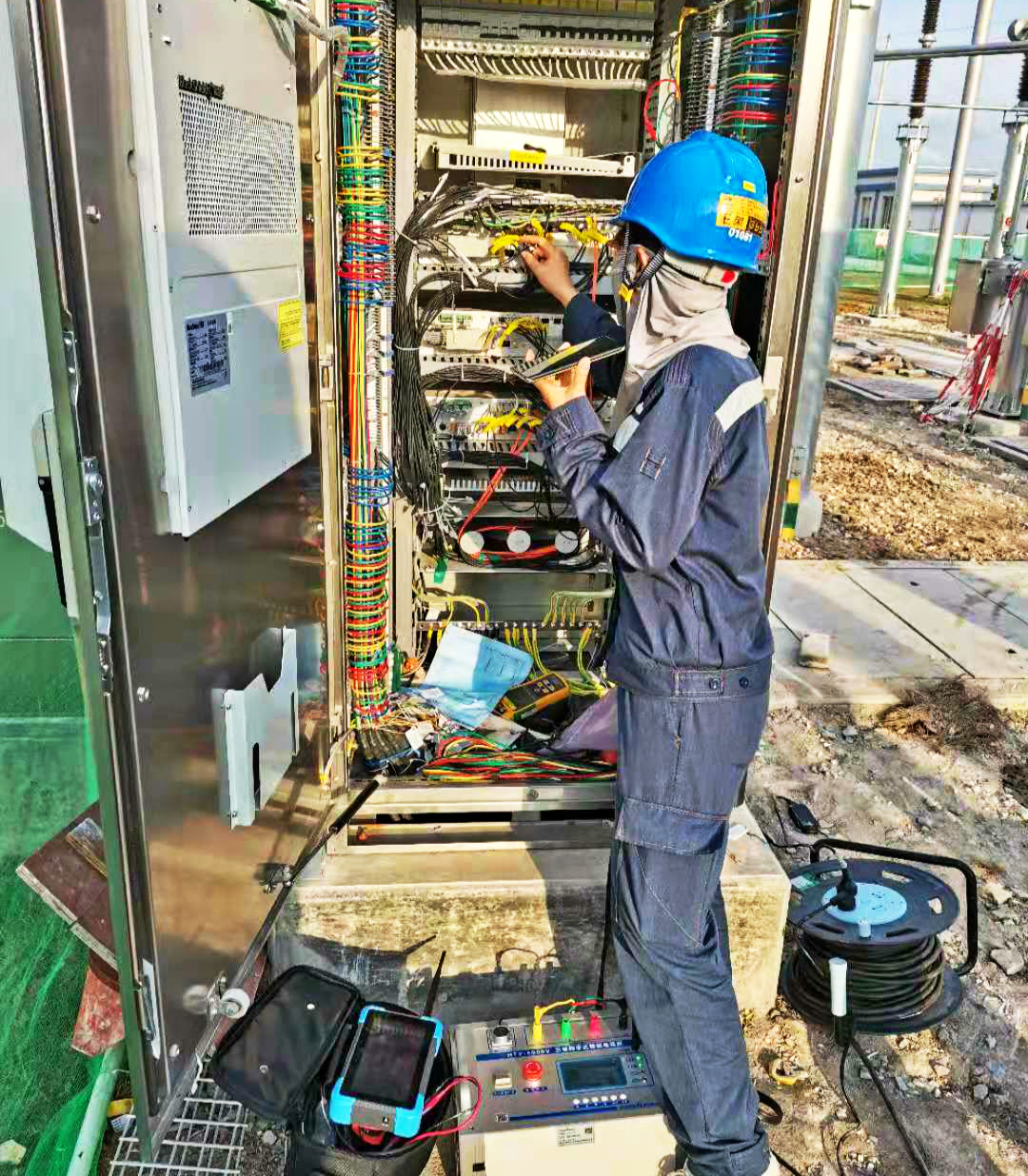

            △  電壓源合并單元二次接線

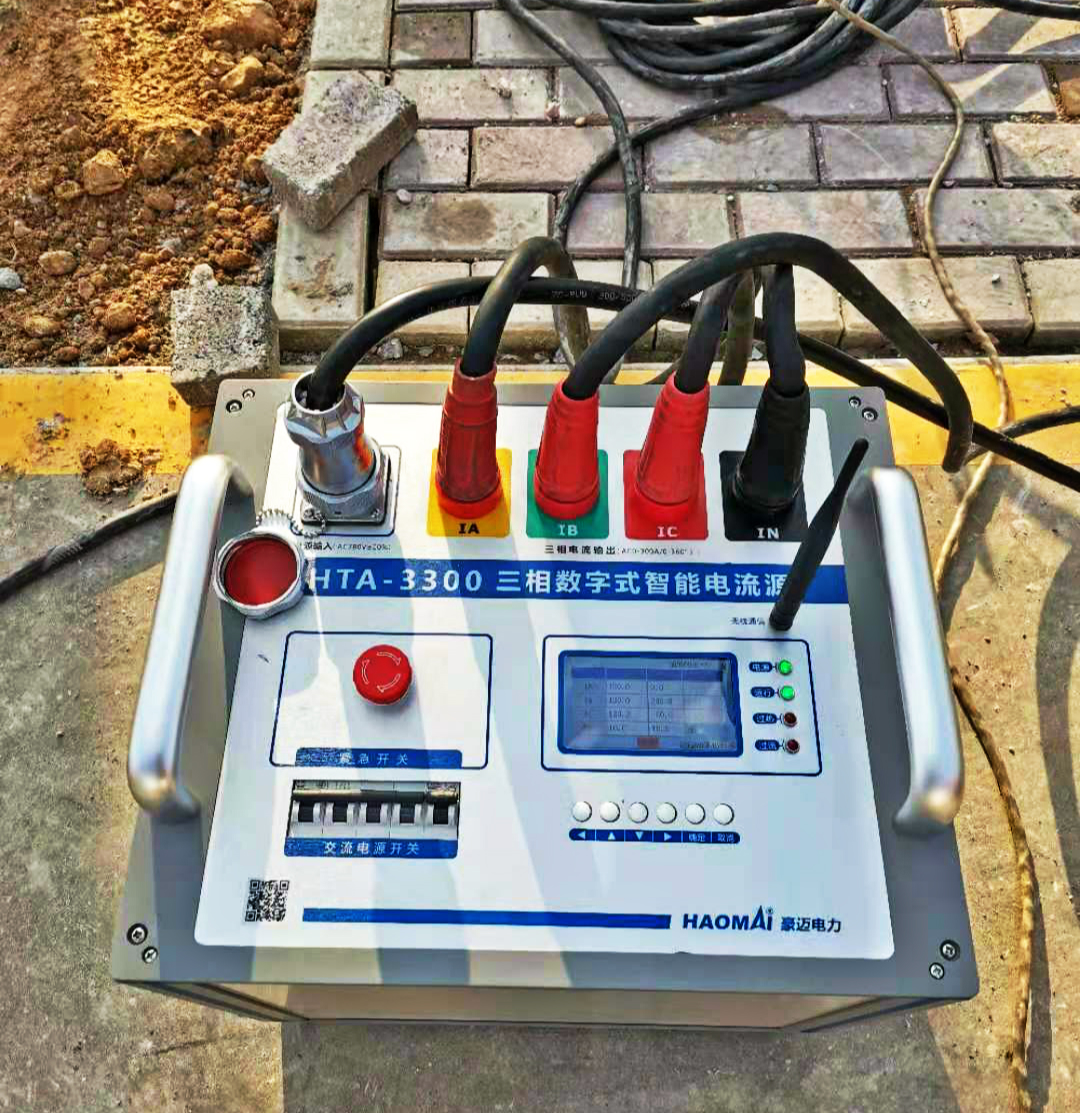

            △  HTA-3300 三相數字式智能大電流源現場接線布置

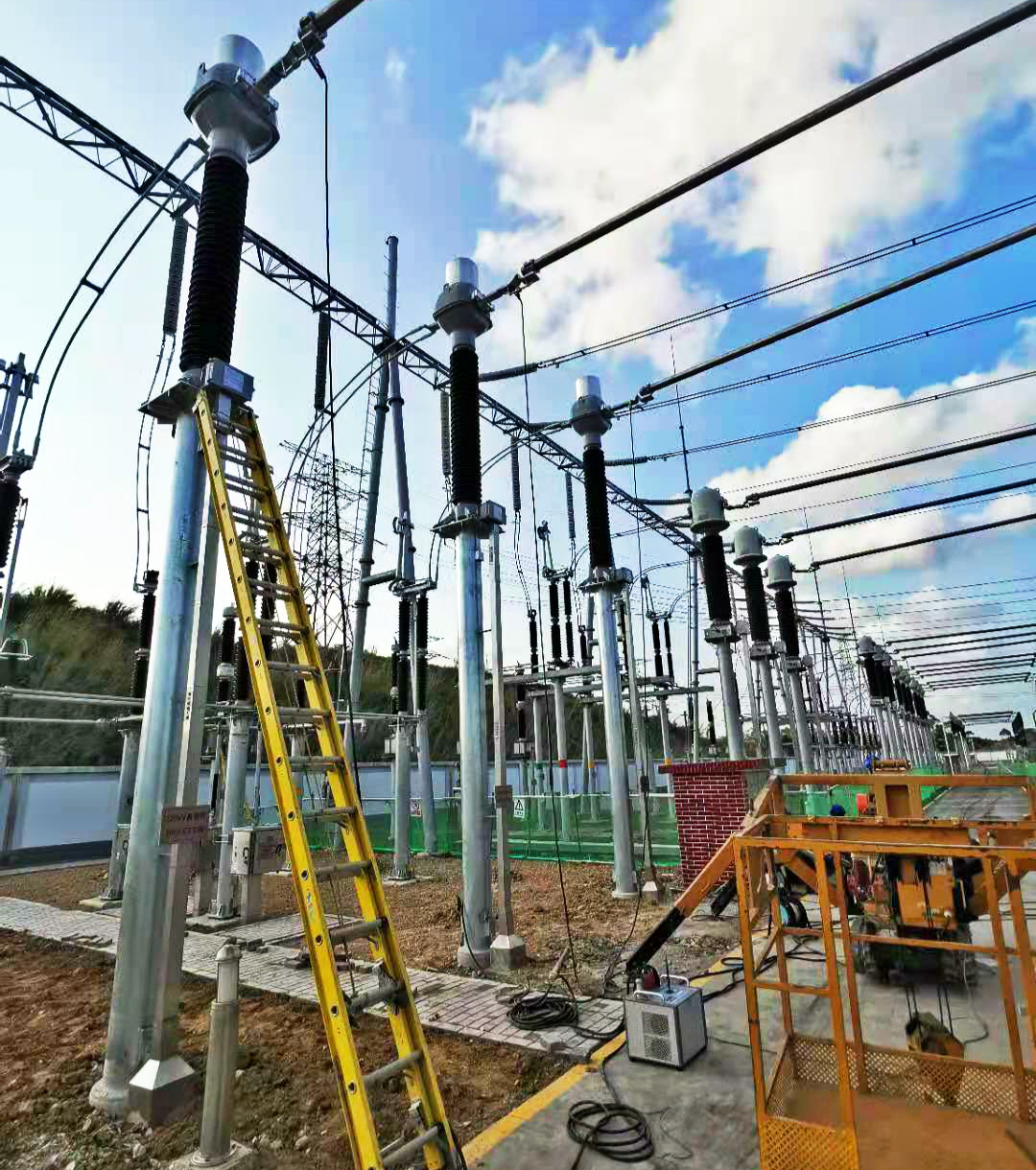

            △ 使用HTA-3300 三相數字式智能大電流源加量
            二、試驗方法


            將三相數字電流源供電電源AC380V和三相數字電壓源供電電源AC220V開機運行,設置遙控操作狀態,然后通過YD-300 無線遙測伏安相位儀無線操作,同時保證輸出的電壓電流同步性。 遙控主機會自動搜索電流源與電壓源并自動連接,隨后在YD-300 無線遙測伏安相位儀軟件界面根據需要設置各相電流與電壓不同的幅值大小、電流與電壓的相位。 檢查接線和軟件設置一切正確后運行加量,通過PT注入二次電壓值,CT注入一次電流值,在YD-300 無線遙測伏安相位儀查看回采幅值與相位,從而檢查整個二次回路與極性。

            本站CT保護繞組變比為1200A/1A。
            1)在遙控主機設置參數: 三相電流輸出120A,三相電壓輸出57.735V。
            項目
            幅值(V)
            相位(度)
            UA
            57.735
            0
            UB
            57.735
            240
            UC
            57.735
            120
            IA
            120
            0
            IB
            120
            240
            IC
            120
            120

            2)點擊開始試驗,電流源、電壓源啟動輸出,在YD-300 無線遙測伏安相位儀讀取相應數值。 施加一次值再轉化成二次值應為120A/1200=0.1A,與YD-300 無線遙測伏安相位儀的采樣幅值基本一致,三相相位均為正序,在保護裝置上查看采樣幅值和相位與YD-300 無線遙測伏安相位儀一致,由此可得此間隔的二次回路、相序、相位、極性均正確。

            三、試驗報告

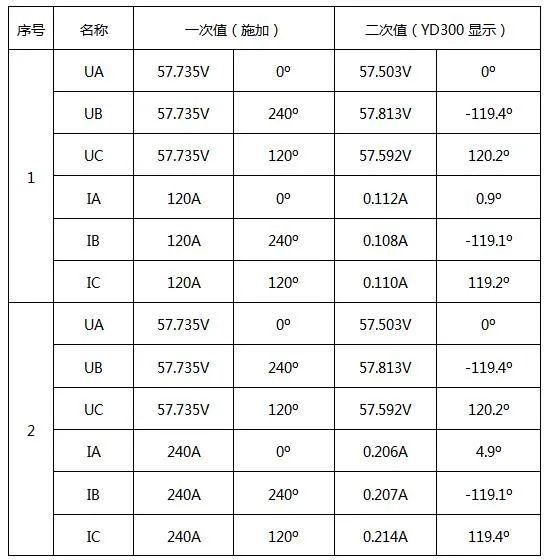

            現場測試過程加了多組幅值及相位不同的電流電壓一次值,YD-300 無線遙測伏安相位儀遙控主機上回采的二次值與保護上顯示的二次值基本一致,試驗數據顯示正常。 多次試驗結果表格如下:


            四、試驗總結


            1)對于新建站或新增間隔可以直接通過加一次電流和一次電壓,有利于整個一次、二次回路與極性相位的檢查,解決了以前無負荷極性校驗問題,便于提高一次性送電的可靠性。

            2)試驗設備既可從一次側加壓,也可從二次側加壓,給一次輸出電流提供相位參考。

            3)與傳統升流器相比,試驗設備體積和重量大大減小,方便現場移動。 傳統升流器只能單相輸出大電流,試驗設備可同時輸出三相大電流,一次性接好ABC三相,節省更換接線時間,提高工作效率。

            4)試驗設備可任意改變一次輸出電流(0~300A)、一次輸出電壓(0~6000V)幅值和三相相位(0~360°),根據現場需求更改幅值設置輸出。
            ?
