配電之星-P30 數字式配電終端自動化測試儀 在配電之星-P2200 的基礎上，主要完成數字式FT3報文輸出，實現IEC101/104規約設備的輸入自動閉環測試。 基于IEC61850標準開發，支持FT3發送測試及分析，適用于配網各類型數字信號測試、監測和分析，輔助現場人員檢查通道通信配置，測試保護功能、邏輯等是否正常。 根據IEC61850規約，發送標準FT3報文用于檢測報文接收方如配電終端、智能終端的動作正確性。

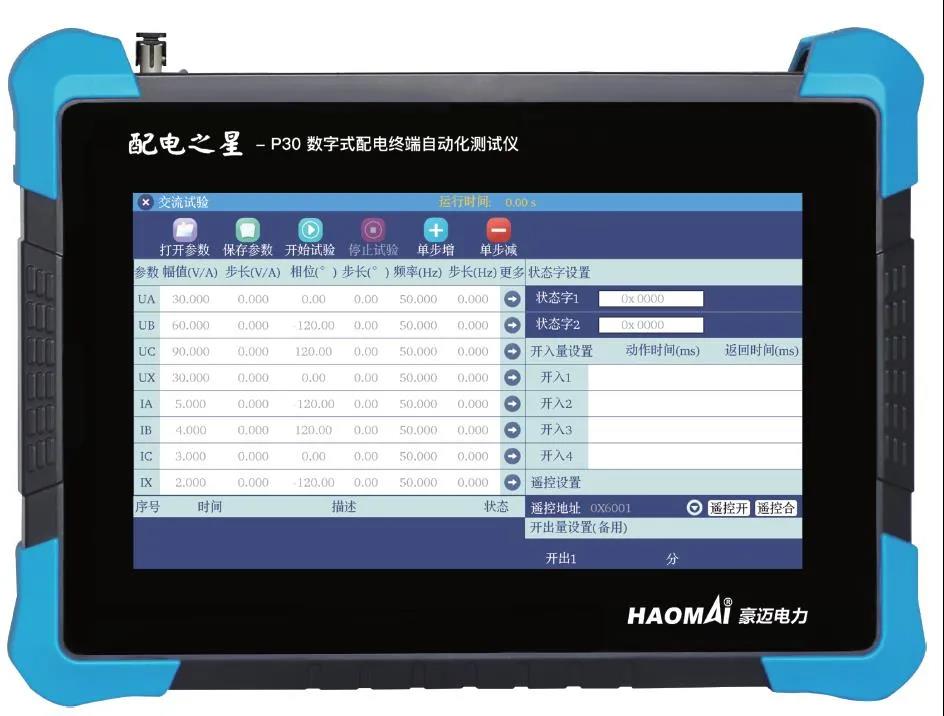

△ 配電之星-P30 數字式配電終端自動化測試儀

配電之星- P30 內置鋰電池，充滿電正常間斷性操作的情況下，可持續工作8小時以上。 設備尺寸約A4大小，僅重2kg，搭配1280*800高分辨率全觸摸大屏，以纖巧的設計、全面的功能、優秀的性能，打造智能配網測試全新體驗。

配電之星- P30軟件功能界面主要包含交流試驗、狀態序列、系統設置，點擊對應按鈕進入功能模塊。

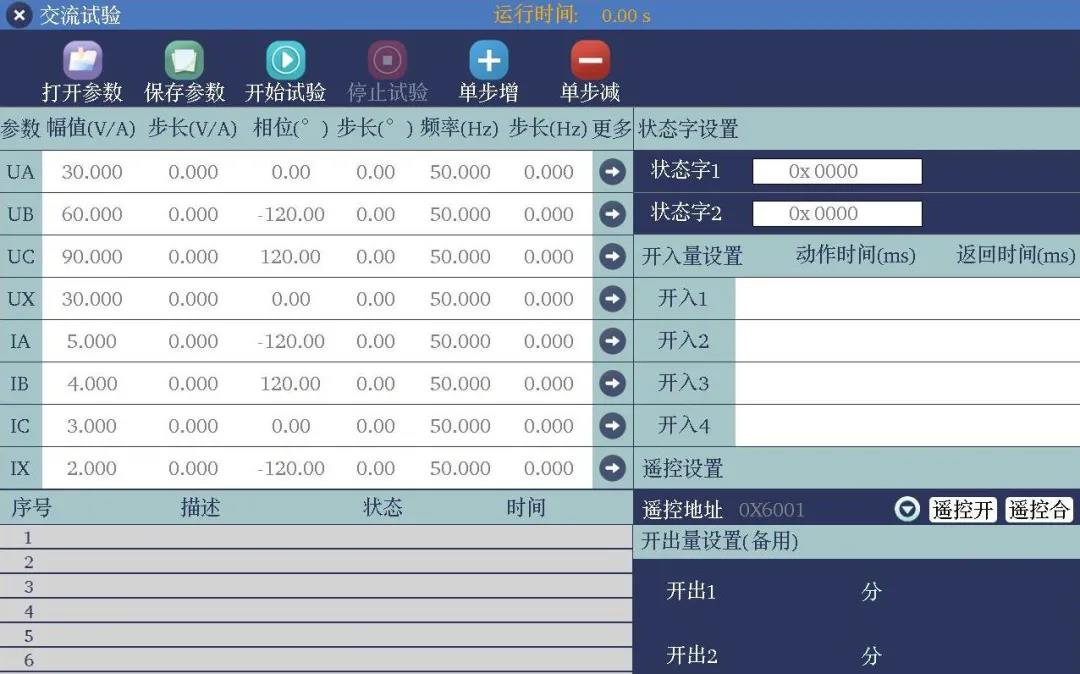

交流試驗模塊是通用型、綜合性測試模塊，通過設置相應的電壓或電流為變量，賦予變量一定的變化步長，選擇合適的試驗方式，可方便測試各種電壓電流保護的動作值、返回值，以及動作時間和返回時間等。

△ 交流試驗界面

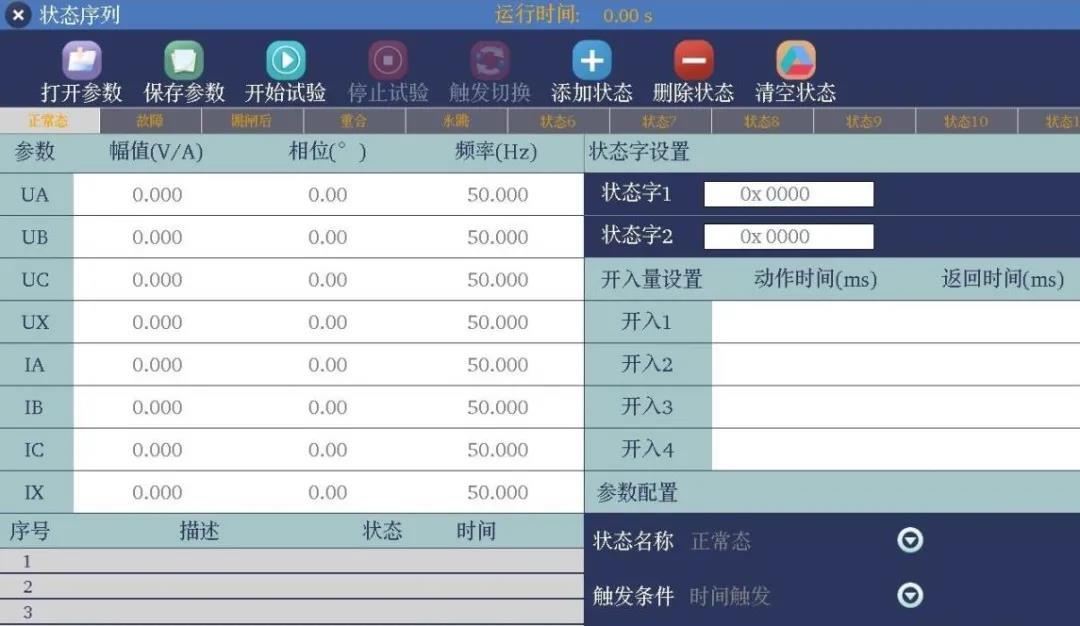

狀態序列模塊可滿足電力系統中一些特殊保護測試需要，如備用電源的自動投入試驗、配電系統保護裝置多次重合閘等。 狀態序列中可添加多個狀態，每個狀態根據實際情況自定義電壓電流數據，模擬復雜的電網狀態變化。 通過多對開入量的翻轉獲取并測量保護的動作值與動作時間，靈活控制多個狀態輸出，每個狀態可輸出4相電壓、4相電流，進行狀態關閉、增刪、插入，設置多種觸發方式，方便靈活模擬各種故障情況，測試復雜的邏輯組合。

△??狀態序列界面

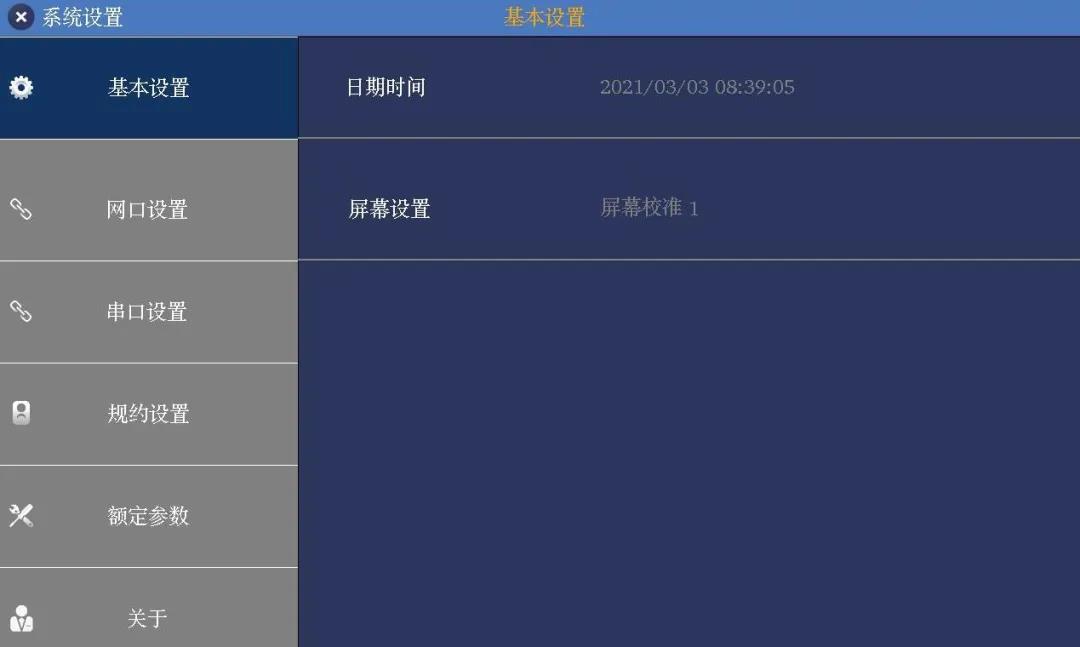

系統設置模塊主要針對測試儀各基本參數的設置，額定參數、與終端通訊的網口、串口、通訊規約等參數進行設置。

△ 系統設置界面

配電之星- P30 硬件接口主要包含一路百兆網口，實現IEC101規約測試，一路RS232/ RS485接口實現IEC104規約測試，一路FT3輸出光口以及一路FT3電口實現數字式FT3報文輸出，4路開關量開入，4路開關量輸出接口記錄開關量的輸入信息等。
