            案例實操丨線路光纖差動保護試驗
            發布時間:2021/12/17武漢市豪邁電力自動化技術有限責任公司

            ?測試設備: 南瑞繼保PCS-931線路保護裝置

            使用設備: 繼保之星-Z70 手持式繼電保護測試儀

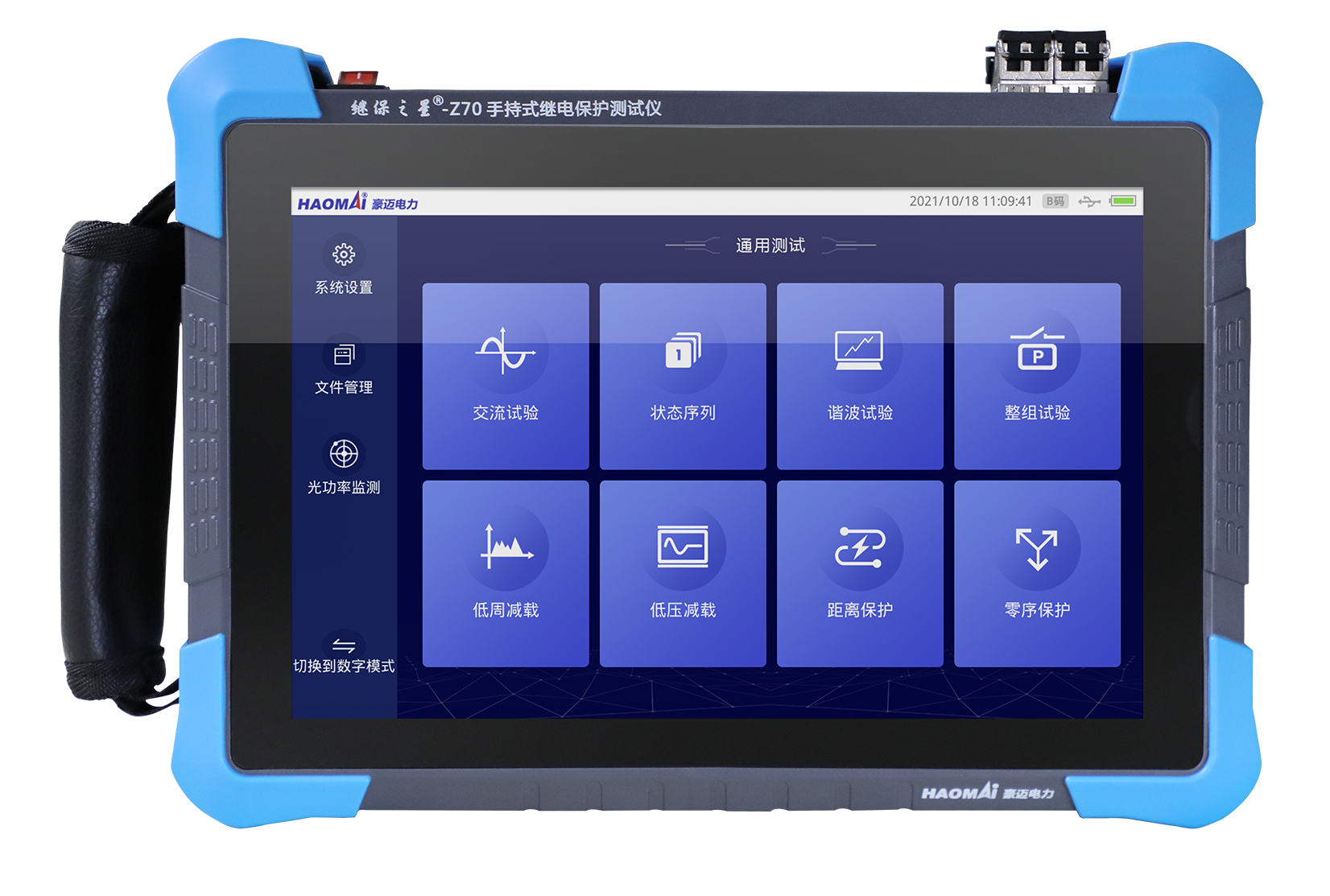

            △ 繼保之星-Z70 手持式繼電保護測試儀

            繼保之星-Z70 手持式繼電保護測試儀 是一款極致輕薄型數模一體繼保儀,約等于A4尺寸,僅重2.7kg,內置大容量鋰電池,可用于智能站、常規站系統測試和快捷分析。 設備光數字部分基于IEC61850規約開發,支持2路SV/GOOSE報文收發及分析; 模擬量輸出部分采用高功率可控功放技術,支持3*10A電流3*120V電壓輸出,輸出精度高達0.1%,滿足包含智能變電站、常規變電站在內的多種形式變電站的測試要求。 系統集多種測試與分析功能于一體,可對保護、測控、合并單元、電子式互感器等設備進行全面的功能、性能測試。 根據需要模擬自定義異常報文,用于檢測報文接收方如保護裝置、智能終端的功能正確性。

            本文介紹如何使用繼保之星-Z70 手持式繼電保護測試儀調試常規站PCS-931保護裝置的光差保護試驗。

             1

            保護相關設置

            1)保護定值控制字設置:

            序號

            定值名稱

            數值

            序號

            定值名稱

            數值

            01

            變化量啟動電流定值

            0.1A

            06

            通道1縱聯差動保護

            1

            02

            零序啟動電流定值

            0.2A

            07

            通道2縱聯差動保護

            1

            03

            差動動作電流定值

            2A

            08

            CT  斷線閉鎖差動

            1

            04

            本側識別碼

            1

            09

            通信 A  內時鐘

            1

            05

            對側識別碼

            1

            10

            通信 B  內時鐘

            1

            2)保護壓板設置:

            在“壓板定值”里,將“通道1差動保護”軟壓板置“1”,在保護屏上,投入“差動保護”功能硬壓板,斷開“跳閘出口”硬壓板,檢查保護裝置光纖通道1處于自環狀態。

             2

            試驗接線

            △  PCS-931光差保護接線圖

            將繼保之星-Z70 手持式繼電保護測試儀的電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”(極性端)端子相連; 再將保護裝置的交流電流“IA'”、“IB'”、“IC'”、“IN'”(非極性端)端子短接,將“IN”(零序電流極性端)端子接回繼保之星-Z70的電流輸出端“In”。 將繼保之星-Z70的開入接點“A”與保護裝置的分相跳閘出口接點“跳A”接點相連,將繼保之星-Z70的“+KM”與保護裝置的公共端相連。

             3

            光差保護校驗

            繼保之星-Z70軟件有多個測試界面,可實現模擬量模式與數字模擬切換。

            △ 軟件主界面

            1)驗證0.95倍整定值下,差動保護可靠不動作。 模擬三相短路故障,根據差動動作值2.0A計算可得,差動電流實驗值2.0*0.95*0.5=0.95A。

            在“狀態序列”菜單里,添加故障前、故障兩個狀態。

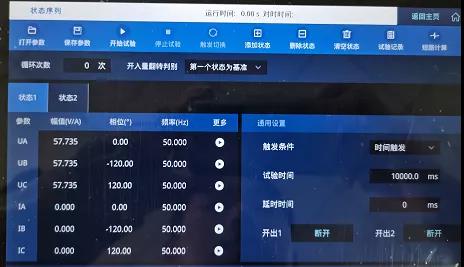

            狀態一設置: UA=UB=UC=57.73 5 V,IA=IB=IC=0A,電壓電流均為正序,觸發方式: 時間觸發10s。

            △ 正常狀態參數設置

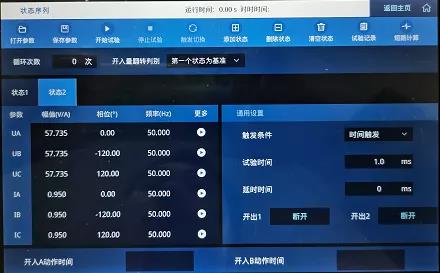

            狀態二設置: UA=UB=UC=57.735V,IA=IB=IC=0.95A,電壓電流均為正序,觸發方式: 時間觸發100ms。

            △ 故障狀態參數設置

            加量,設置完成后,點擊運行。  繼保之星-Z70 按照正常態設定值輸出持續時間10s,10s后裝置自動切換至下一狀態, 繼保之星-Z70 按照故障態設定值輸出持續時間0.1s。

            實驗結果: 保護裝置未動作,繼保之星-Z70 未采集到跳閘信號。

            2)驗證1.05倍整定值下,差動保護可靠動作。 模擬三相短路故障,根據差動動作值2.0A計算可得,差動電流實驗值2.0*1.05*0.5=1.05A。

            在“狀態序列”菜單里,添加故障前、故障兩個狀態,狀態一設置同上面正常狀態參數設置。

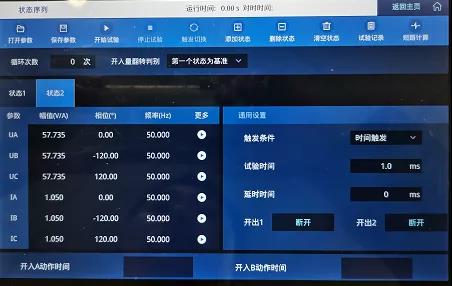

            狀態二設置: UA=UB=UC=57.735V,IA=IB=IC=1.05A,電壓電流均為正序,觸發方式: 時間觸發100ms。

            △ 故障狀態參數設置

            加量,設置完成后,點擊運行。  繼保之星-Z70 按照正常態設定值輸出持續時間10s,10s后裝置自動切換至下一狀態,繼保之星-Z70 按照故障態設定值輸出持續時間0.1s。

            實驗結果: 保護動作有跳閘信號燈顯示,繼保之星-Z70 收到保護發出的跳閘信號,此實驗跳閘方式為三相跳閘,繼保之星-Z70 開關量輸入A端口測得動作時間為26ms。

             4

            試驗結論

            根據實驗結果,本次實驗測得整定值2.0A差動電流下保護性能滿足規程要求。 0.95倍差動電流下保護可靠不動作、1.05倍差動電流下保護可靠動作,動作時間滿足差動要求。

            ?
