1） 倒負荷，避免直流母線失電

2） 隔離待測模塊，禁止多模塊同時測試

3） 做好安全措施，嚴格遵守相關規程

4） 安排專人看守，并將設備置于通風良好處，避免積熱

?

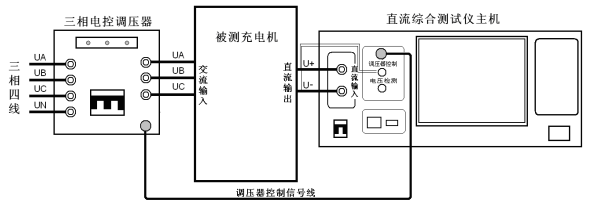

△ 接線示意圖

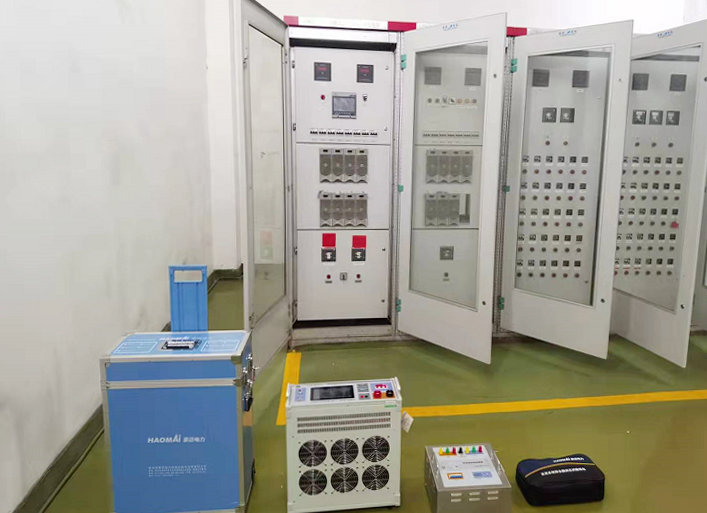

△ 現場接線圖

三相電控調壓器串入三相四線電源與被測充電機輸入之間，調壓器輸出接入被測充電機的輸入，調壓器控制信號線連接調壓器與主機，實現主機對調壓器的自動控制。 充電機的直流輸出分別接入主機的電流回路與電壓回路。

?

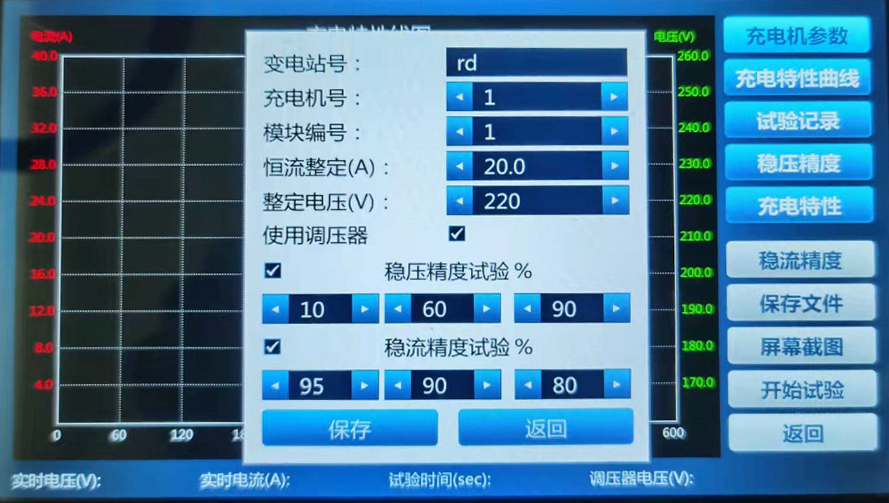

主界面點擊充電機特性試驗，進行充電機參數設置。根據現場情況設置變電站號、充電機號、模塊編號。 根據充電模塊實際參數設置恒流整定、整定電壓。

此次試驗接入了調壓器，勾選使用調壓器，在穩壓精度與穩流精度試驗中，裝置將自動調節至額定交流輸入電壓的85%、100%、115%。

勾選穩壓精度試驗，需要設置三個電流點，取值0-100%的充電模塊額定輸出電流，表示充電模塊將在電壓恒定的情況下，輸出三個設置的電流值，此次根據現場要求，設置為30、60、90。

勾選穩流精度試驗，需要設置三個電壓點，取值80%-95%的充電模塊額定輸出電壓，表示充電模塊在電流恒定情況下，輸出三個設置的電壓值，可根據默認參數95、90、80進行試驗。

?

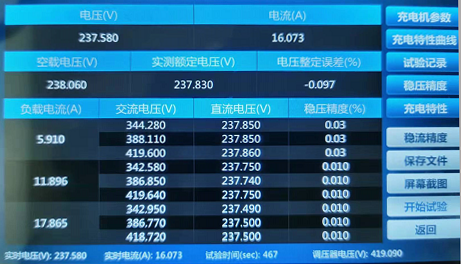

穩壓精度試驗：

負載電流為之前設置的三個電流點，交流電壓為調壓器的輸出值，直流電壓為對應條件輸出的直流電壓，測試儀根據實測數據自動計算出穩壓精度。

穩壓精度計算公式： δU =（Um-Uz）/Uz×100%

δU： 穩壓精度

Um： 輸出電壓波動極限值

Uz： 輸出電壓待測試值

穩壓精度要求：

1）相控型≤±1%

2）高頻開關型≤±0.5%； 整定誤差ΔU=(Uz-Un)/Uz，不超過±0.5%

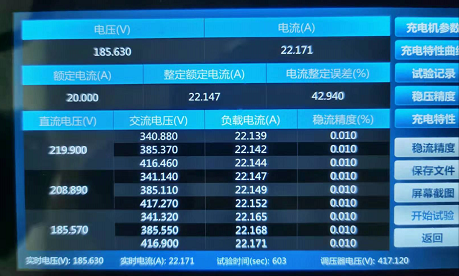

穩流精度試驗：

直流電壓為之前設置的三個電壓點，交流電壓為調壓器的輸出值，負載電流為對應條件輸出的電流值，測試儀根據實測數據自動計算出穩流精度。

穩流精度計算公式： δＩ=（Im-Iz）/Iz×100%

δＩ： 穩流精度

Im： 輸出電流波動極限值

Iz： 輸出電流待測試值

穩流精度要求：

1）相控型≤±2%

2）高頻開關型≤±1%； 整定誤差ΔI=(Iz-In)： 不超過±0.3A（30A以下）

試驗結論： 該充電模塊穩流精度符合要求。
