案例實操丨變壓器高低壓側同時采樣試驗

發布時間：2023/01/05武漢市豪邁電力自動化技術有限責任公司

HTA/HTV 無線遙控數字式智能電流源/電壓源 可模擬一次側負荷運行，在變壓器高壓側CT及低壓側CT加入大電流，模擬變壓器運行時的電流，可完成整個高低壓側的回路校驗、變比、相位及極性校驗、變壓器差流的核對等。下面介紹如何使用HTA/HTV 無線遙控數字式智能電流源/電壓源無線同步實現高低壓兩側同時加量試驗。

試驗方法

斷開高壓側CT與低壓側CT和主變的連接后進行接線，高壓側為室外架空CT，可直接接線，低壓側為套管CT，由于穿過的母線裸露端在柜體里，因此采用將電流線穿過CT的方法進行試驗。

由于現場PT處于未運行狀態，使用HTV-6000 三相數字式智能高電壓源進行電壓輸出，給到保護裝置與YD-300 無線遙測伏安相位儀作為電壓基準，保證電流輸出的相位。此次試驗高壓側使用一臺HTA-3300 三相數字式智能大電流源，低壓側使用三臺HTA-1300 單相數字式智能大電流源。

試驗接線

接線前分別對高低壓側一次線路進行處理，將高壓側CT至變壓器刀閘斷開，至母線刀閘斷開，然后合上接地刀閘。由于高壓側的接地刀閘位于變壓器側，因此本次加量從同名端流入，經接地刀閘回到N。

△ 高壓側接線

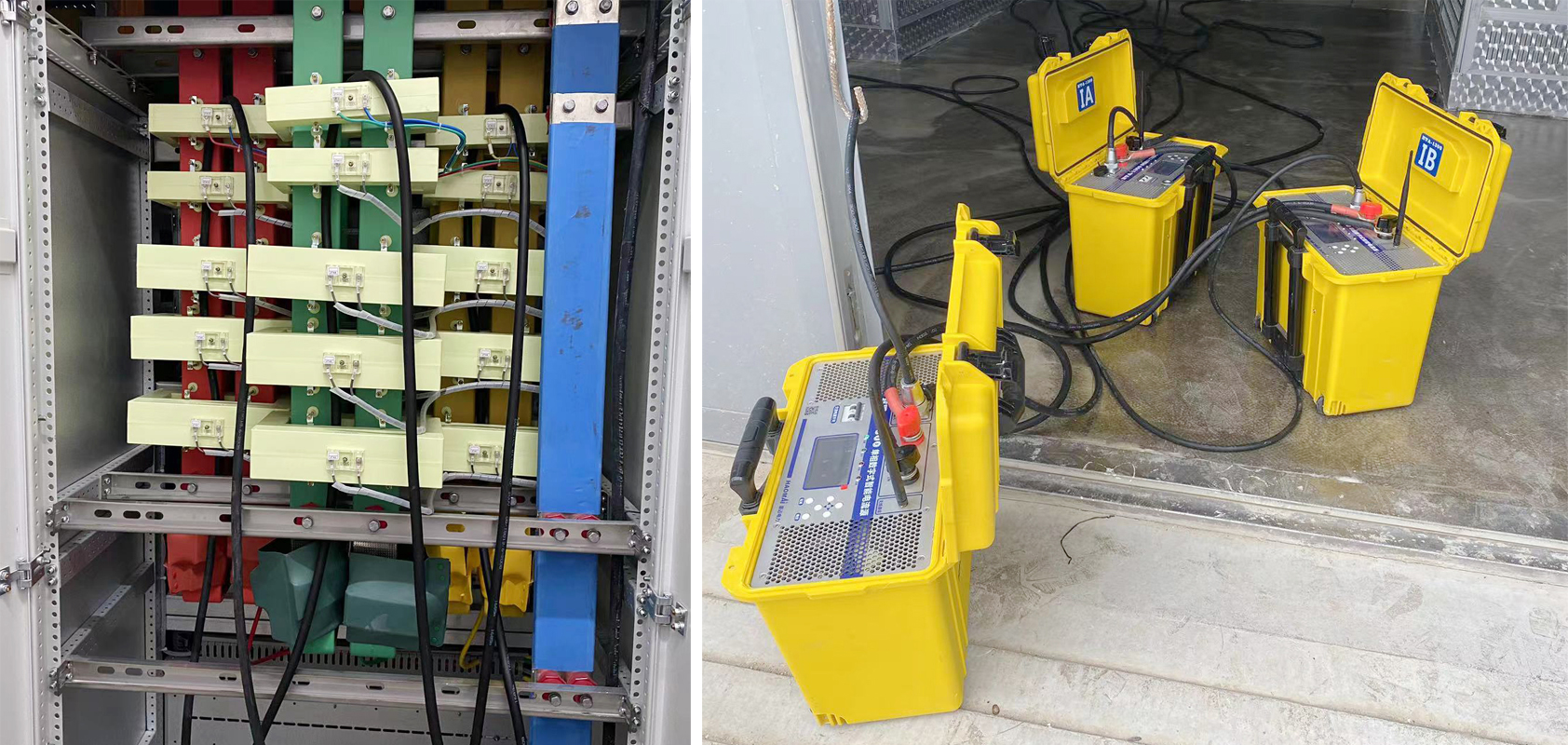

由于低壓側采用的是穿心套管CT，對于低壓側的一次刀閘不需要進行分合，直接由電流線穿過套管CT，與N連接后回到設備。注：在電流線穿過CT時，要注意電流的流向，避免反向。

△ 低壓側接線

試驗過程

一次回路接線完成后將HTV-6000 三相數字式智能高電壓源二次線引至保護裝置上，確保保護裝置有基準電壓，然后再引電壓A相至YD-300 無線遙測伏安相位儀，使用單機輸出給出一個基準電壓。打開YD-300 搜索數字式智能大電流源，將高壓側輸出120A、160A、200A，低壓側輸出120A、160A、200A電流進行相序校驗，確認無誤后，開始輸出。

試驗結果

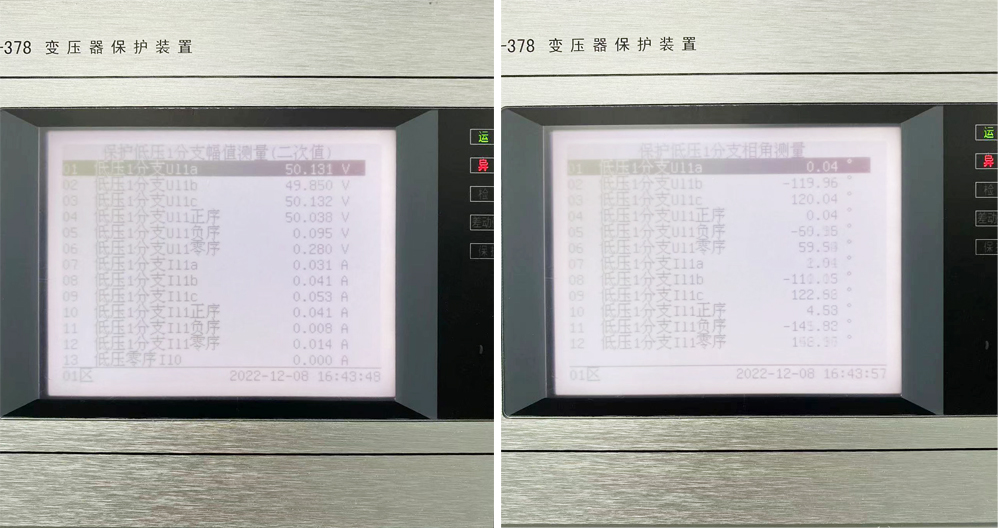

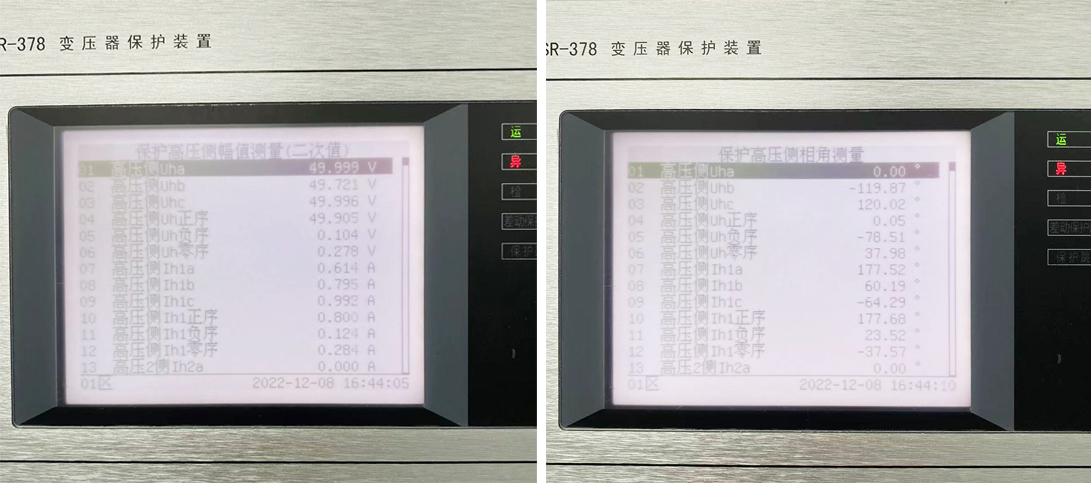

待電流上升后可在保護屏柜上查看高低壓側電流，高壓側變比200： 1，低壓側變比4000： 1，由于高壓側從P2加入電流，理論上流出后電流相位應反180°，低壓側電流應為正常相位。
