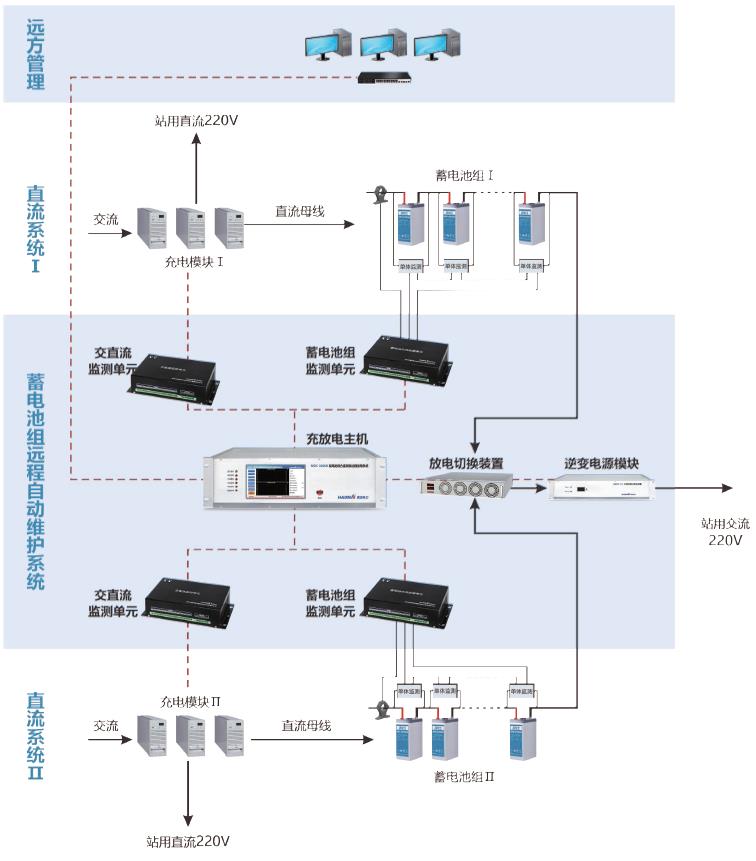

MDC-2000 變電站蓄電池綜合監測及遠程自動維護系統由遠方管理后臺系統（管理層）、站端在線監測和自動核容維護系統（執行層）組成，包括逆變器、顯示器、主機、電動操作結構等部分。

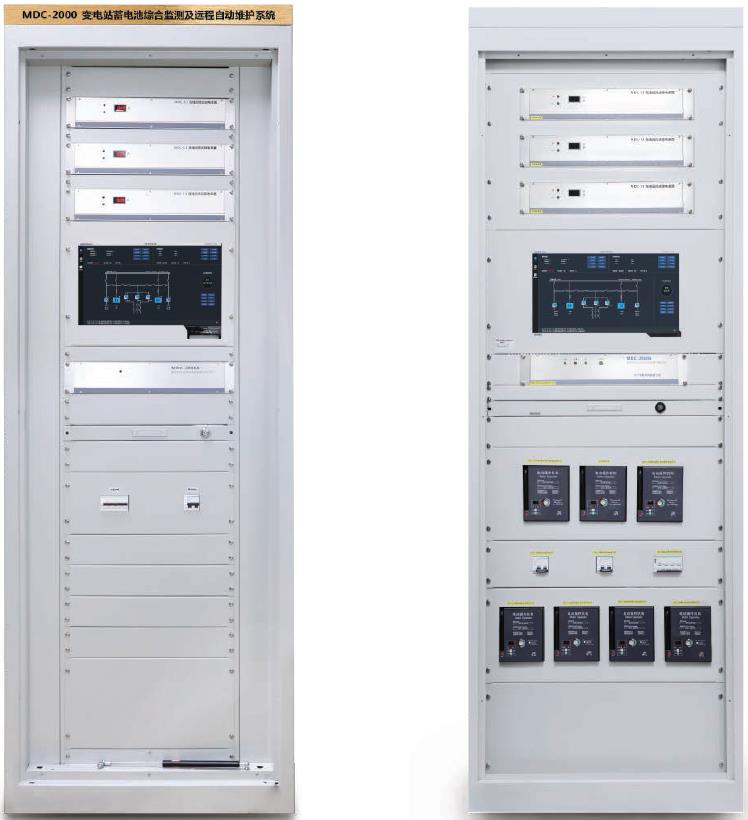

△?MDC-2000 變電站蓄電池綜合監測及遠程自動維護系統
1）直流系統在線監測： 交直流電壓電流、蓄電池運行狀態、開關狀態、單體電池的電壓溫度內阻等。
2）一鍵式逆變放電： 實現蓄電池的遠程一鍵式自動核容試驗，電能回饋至交流，節能環保、高效可靠。
3）電操開關全自動操作，試驗數據存檔分析： 遠程電控倒閘操作、充放電試驗數據和運行數據導出U盤或后臺。
?

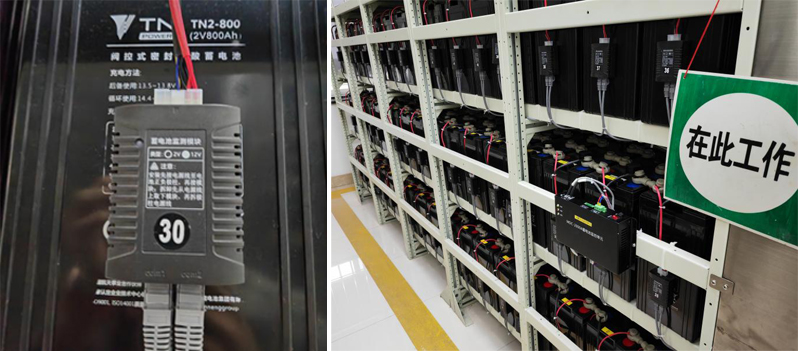

蓄電池室 ： 現場220V直流系統配置104節2V800Ah蓄電池組，每節蓄電池連接在蓄電池極柱上的單節采集模塊，手拉手串聯采集單節數據上傳至主機分析。
?

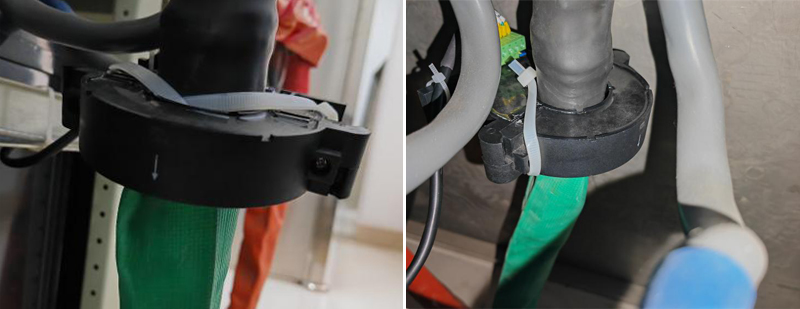

開口式霍爾傳感器，安裝在蓄電池組端電纜，監測蓄電池組電流，判斷蓄電池狀態。
?

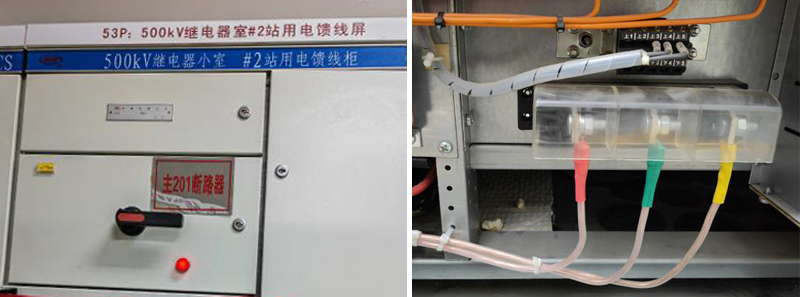

逆變器放電交流饋出 ： 放電試驗時蓄電池放出的直流電經逆變器轉換成交流電回饋至交流電網，相較于傳統的電阻絲發熱放電方式更加安全環保。
?

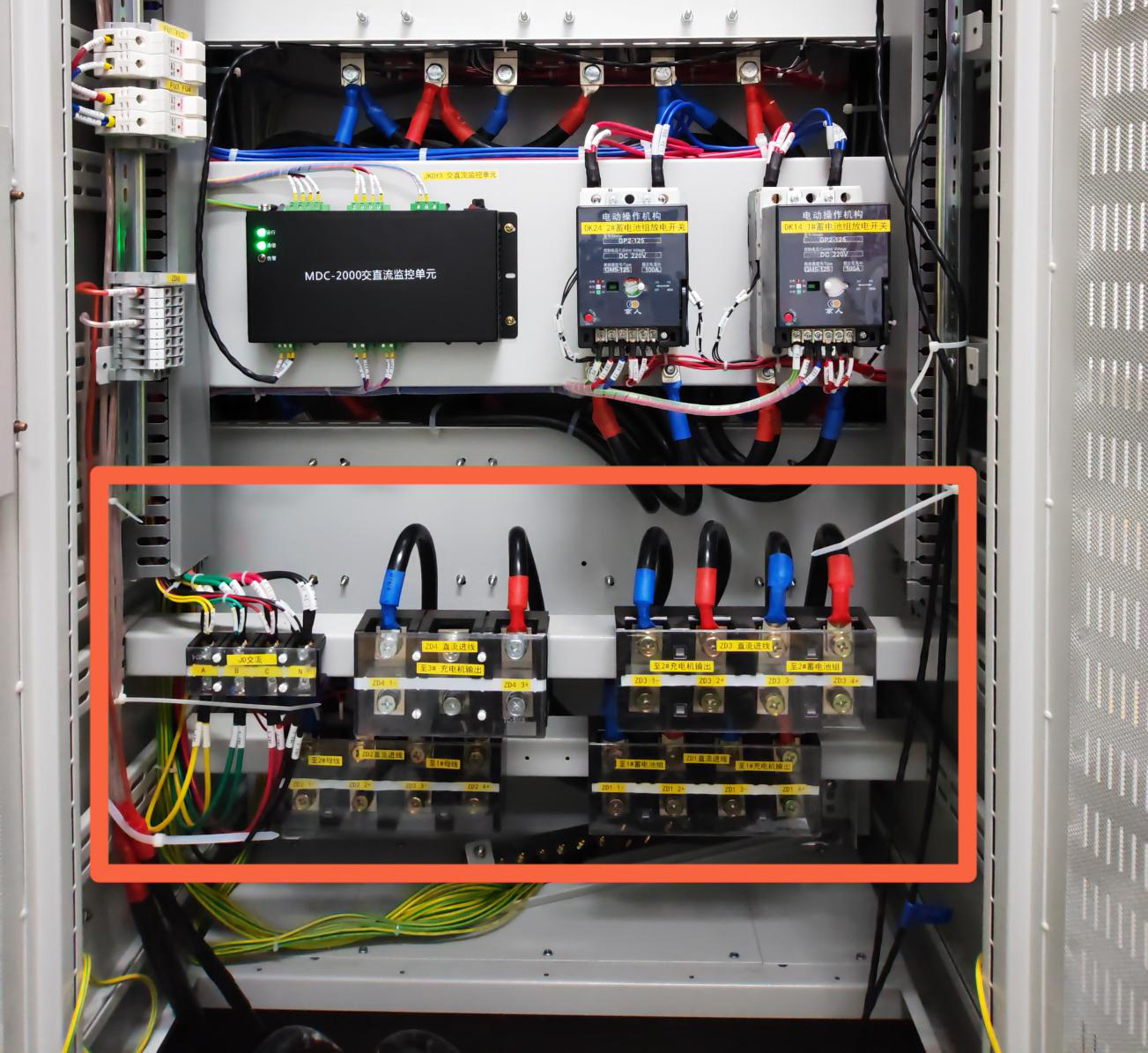

屏柜電纜接線 ： 裝置內部接線電纜包含： #1、#2、#3號充電機，#1、#2號蓄電池組，#1、#2號母線共計14根動力電纜，一根至饋電屏交流3相電纜，一根蓄電池室通信電纜以及屏柜直流工作電源和上送至后臺網線。

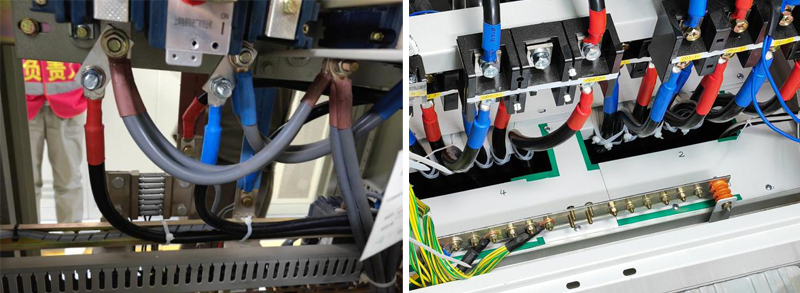

△ 至充電屏電纜和屏柜動力電纜
?

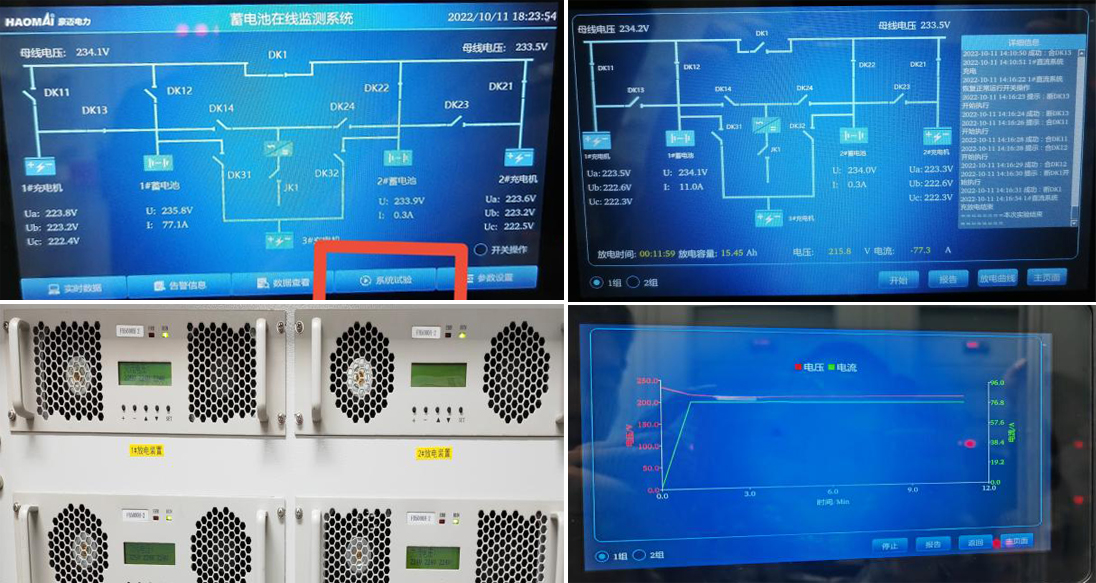

放電試驗時點擊“系統試驗”-“開始”，系統會自動檢測開關位置和直流系統狀態量。 試驗時開關自動操作無須人工干預，有多條開關操作互鎖邏輯，手動操作開關時，如果直流系統狀態不符合操作開關情況則開關不動作，確保母線上負載供電可靠性，避免出現倒閘誤操作情況。
如符合要求，屏幕右側詳細信息提示裝置自動操作開始流程，系統根據饋電屏的交流電自動檢同期并網，逆變器開始正常運行，實時顯示放電過程信息。

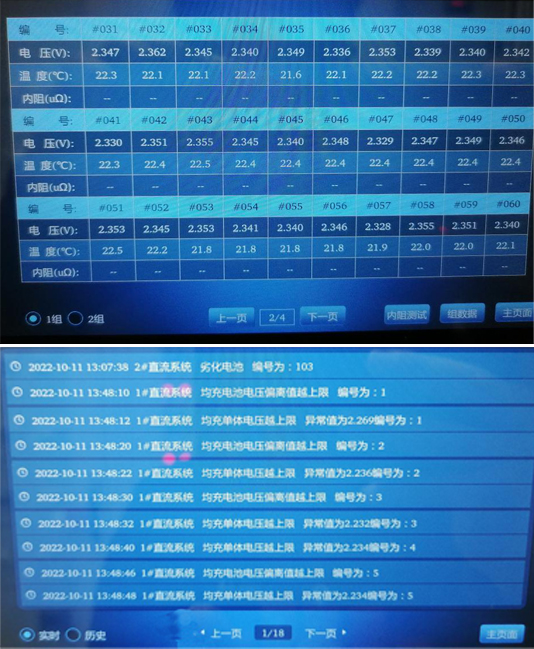

試驗完成后充放電試驗數據和運行數據導出U盤或后臺，生成完整的放電報告，無需手工記錄數據和人工編輯錄入。
系統故障判斷 ： 試驗過程中達到設定門檻值或正常運行狀態時發現異常，如電壓、溫度越限等，系統會做出相應動作并將報警信息上傳至后臺，以便運行人員查看處理。
?
MDC-2000 變電站蓄電池綜合監測及遠程自動維護系統已在全國變電站、發電廠、大型用電企業等得到廣泛應用，使用蓄電池組在線綜合監測及遠程充放電技術代替傳統人工作業，操作簡單，安全自動保護，大大降低了運維工作強度，得到用戶單位的一致認可。 通過蓄電池組的實時在線監測，實時掌握狀態、及時發現故障電池，消除安全隱患，有效提高了電池使用壽命，保證供電系統的不間斷，為電網的安全穩定運行提供了有力保障。
