?隨著遠距離輸電線路的建設，以特高壓電網為骨干網架的堅強智能電網加快發展，跨區輸電規模得以持續較快增長，在更大范圍內優化配置資源的效益日益顯現。

換流站是高壓直流輸電系統中重要的一環，為直流電和交流電相互轉換提供場所，配備換流閥、換流變壓器、平波電抗器、交流開關設備、交流濾波器及交流無功補償裝置等。 為了提升電網運行性能，保證供電穩定，換流站每年都要進行年度檢修，其中換流閥檢修是重中之重。 換流閥檢修時需要對每個晶閘管級進行阻抗測試、短路測試、低電壓觸發測試等，晶閘管級單元數量龐大且試驗項目頗多，但市場上大多換流閥測試儀無法匹配不同類型的換流閥，操作繁瑣，工作量巨大，給現場檢修工作帶來諸多不便。

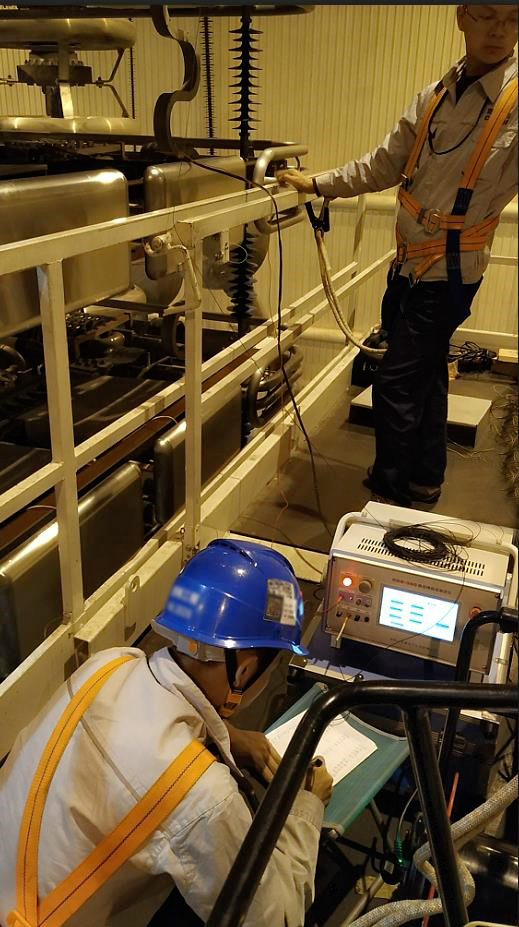

▲ ±660kV換流站運維人員在進行換流閥檢修

短路測試： 對晶閘管級施加380V rms的工頻電壓，持續時間40周波，測試晶閘管級是否短路。

低電壓觸發測試： 對晶閘管級施加380V rms的工頻電壓，通過觸發光纖向晶閘管級控制單元或VTE控制設備發送觸發信號，檢測回報光纖信號、晶閘管級的電壓和電流，判斷低壓觸發試驗測試是否合格。

分壓補償校準試驗： 針對換流閥的分壓補償校準試驗是對門極分壓補償板的校準，分別實現低頻段與高頻段校準，保證整個分壓系統通帶內具有精確的頻率特性。
