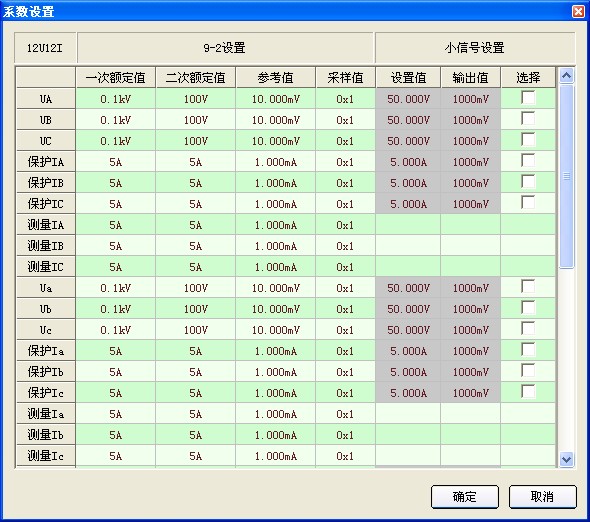

系數設置如下：

說明：

設置系統的一次額定值、二次額定值、參考值、采樣值和小信號信息， 輸出通道有UA、UB、UC、保護IA、保護IB、保護IC、測量IA、測量IB、測量IC、Ua、Ub、Uc、保護Ia、保護Ib、保護Ic、測量Ia、測量Ib、測量Ic和UU、UV、UW、保護IU、保護IV、保護IW、測量IU、測量IV、測量IW、Uu 、Uv、Uw、保護Iu、保護Iv、保護Iw、測量Iu、測量Iv、測量Iw共36路。

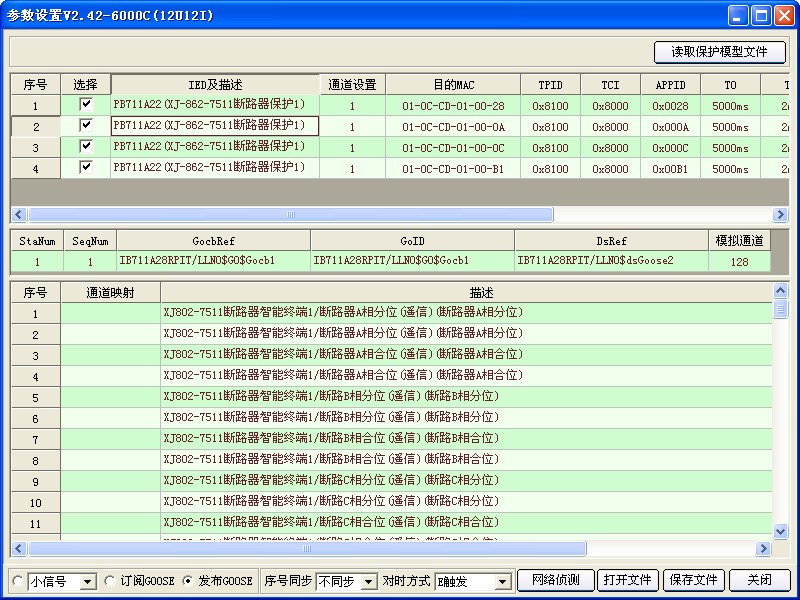

界面說明：

目的MAC地址： 表示目的MAC地址（列表一）

TPID： 標識號（默認為8100，不能修改）

TCI： 標識（通過設置優先級，CFI和VLanID進行修改）

APPID： 裝置標識ID

通道數目： 設置通道輸出數目，手動輸入最多為200

可以設置StaNum、SeqNum、GocbRef、GoID、DsRef等信息（列表二）

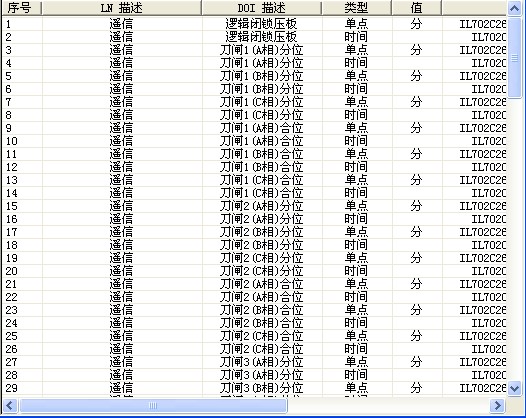

可以設置通道映射關系、描述、類型和值（列表三）

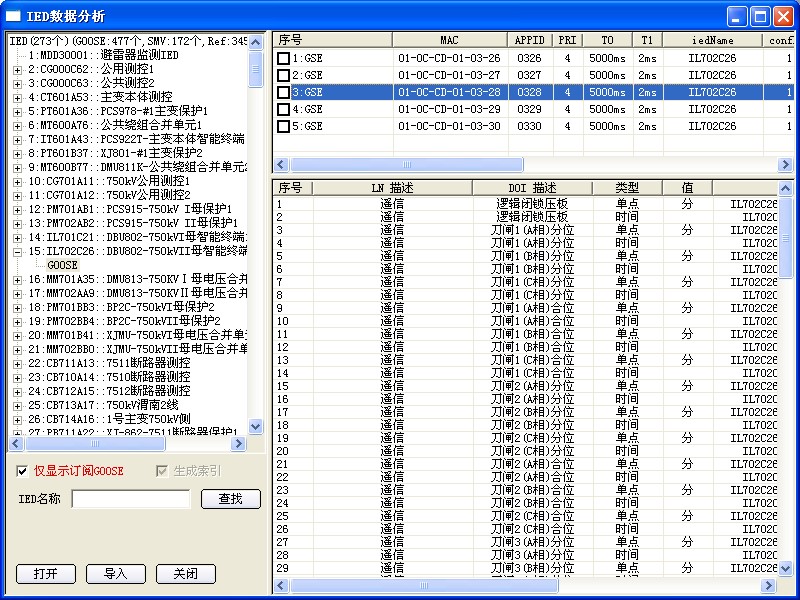

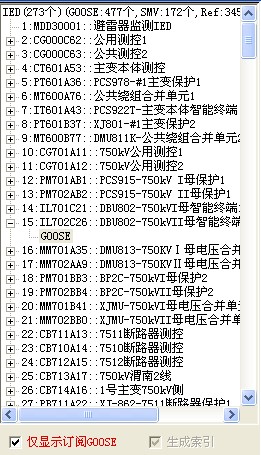

通過鼠標左鍵選擇IED名稱

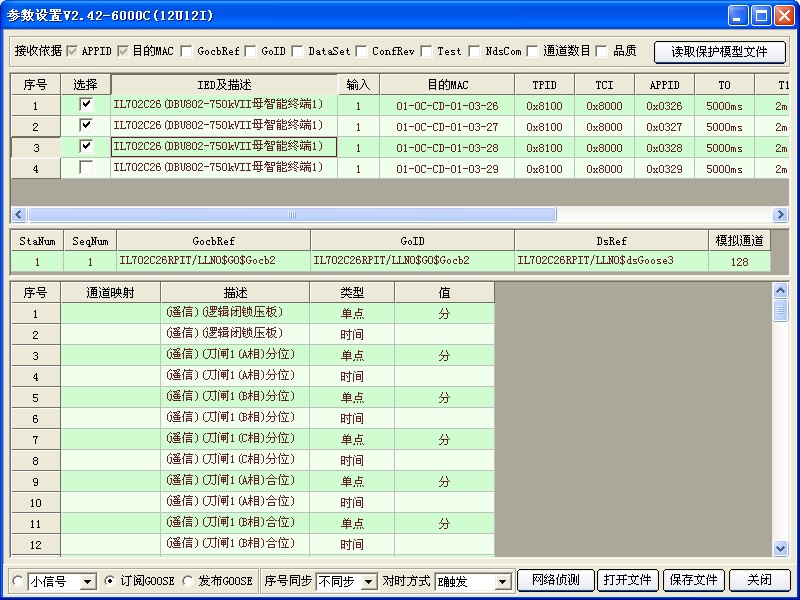

界面說明：

目的MAC地址： 表示目的MAC地址（列表一）

TPID： 標識號（默認為8100，不能修改）

TCI： 標識（通過設置優先級，CFI和VLanID進行修改）

APPID： 裝置標識ID

通過[列表2]設置參數StaNum、SeqNum、GocbRef、GoID、DsRef等

通道數目： 設置通道輸出數目，手動輸入最多為200。
