發布時間：2020/10/16武漢市豪邁電力自動化技術有限責任公司

智能終端是智能變電站實現智能化的重要一環。在智能變電站系統中，智能終端與一次設備電纜連接，與保護、測控等二次設備光纖連接，實現對一次設備的測量與控制等。目前，智能站運行中由于智能終端無屏顯示、開關量信息數字化、開關量接線復雜等原因，智能終端檢測很不直觀。

為此，武漢豪邁電力研發了基于IEC61850規約的GOOSE轉開出裝置，在不影響原有通信鏈路的情況下，進行GOOSE轉化，模擬智能終端GOOSE轉開出，便捷完成對智能終端GOOSE收發機制、GOOSE通道配置及其開入/開出硬接點動作反饋時間和分辨率正確性的全面細致模擬，實現智能終端的檢測可視化。

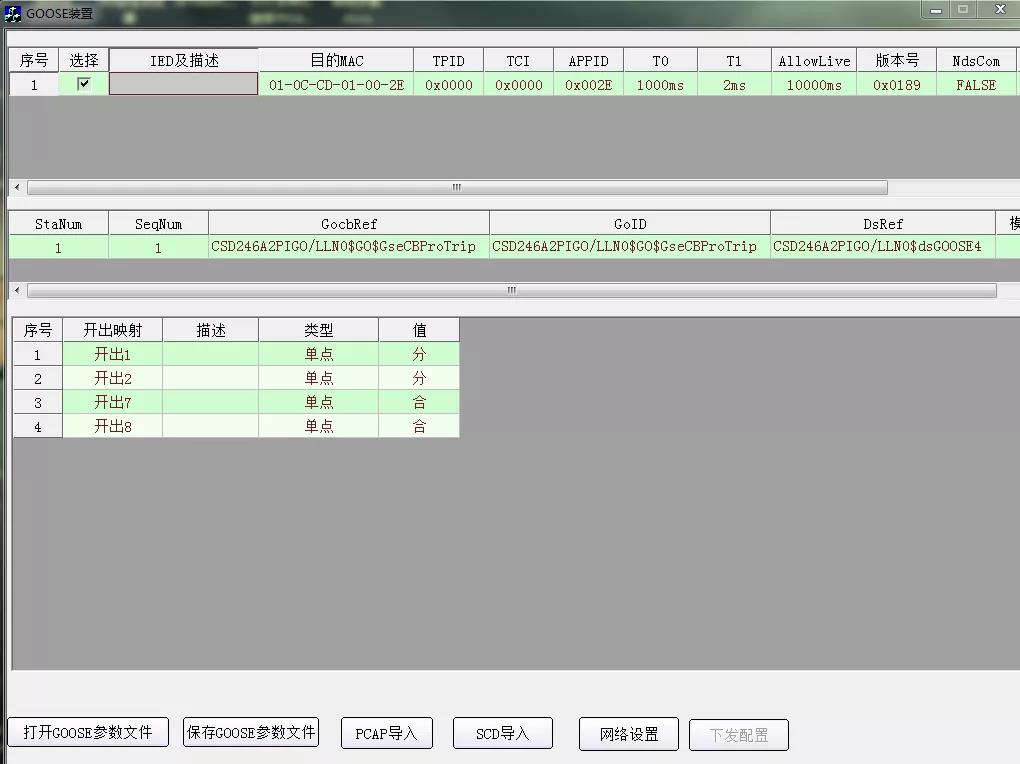

△ 操作界面

一、軟件操作

1、PCAP或SCD導入與映射

1）點擊“PCAP導入”或“SCD導入”，選擇PCAP文件導入。

2）“選擇”欄勾選需要下發配置的GOOSE報文。

3）在“開出映射”選擇將通道映射到裝置的開出，每個通道只能映射到唯一的開出端子。

2、網絡配置

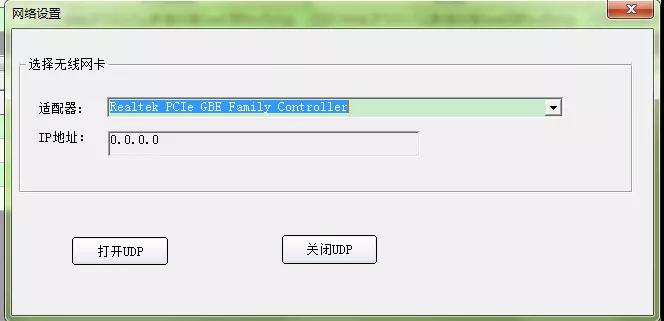

1）點擊“網絡配置“，選擇網卡，打開UDP接口。

2）打開端口后，點擊右上“關閉窗口”。

3、下發配置

1）確保裝置電源已打開，“運行“指示燈閃亮表示工作正常。

2）將電腦與裝置使用網線連接，保證通信正常。

3）點擊“下發配置”，裝置收到信息后“解析“指示燈閃亮2秒鐘。

二、硬件操作

1、報文接收

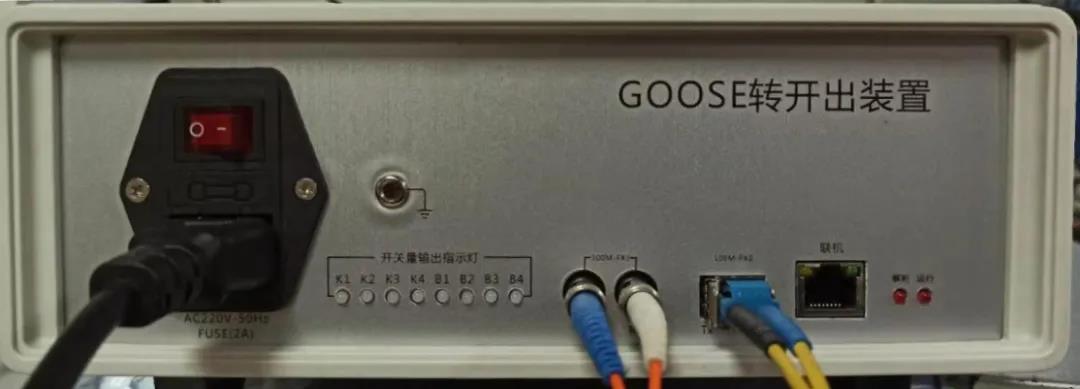

1）將光纖接入對應端口，用于接收GOOSE報文。每收到一個正確報文，“解析”燈閃一次。

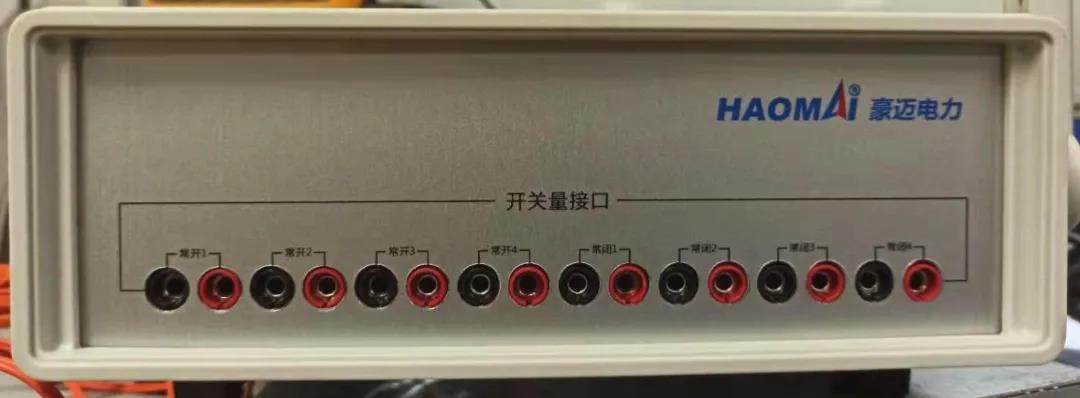

2）接入開出量端子，連接外部設備。

3）裝置捕捉GOOSE變位信息，并驅動對應開關量動作，觀察前面板指示燈確認開關量是否動作。

GOOSE轉開出裝置的應用解決了智能二次設備與傳統二次設備接口不統一問題，最大化發揮智能二次設備“數據共享”作用，使智能設備控制常規二次設備更加便捷。以硬接點的形式轉化重要GOOSE信息，現場調試、故障排查更加直觀、方便，大大提高了現場檢修效率。
