技術實操丨復合電壓閉鎖方向過流保護調試方法
?復合電壓閉鎖方向過流保護是主變高后備保護中典型的保護調試項目，由于閉鎖條件較多，在調試過程中容易出現差錯。
?

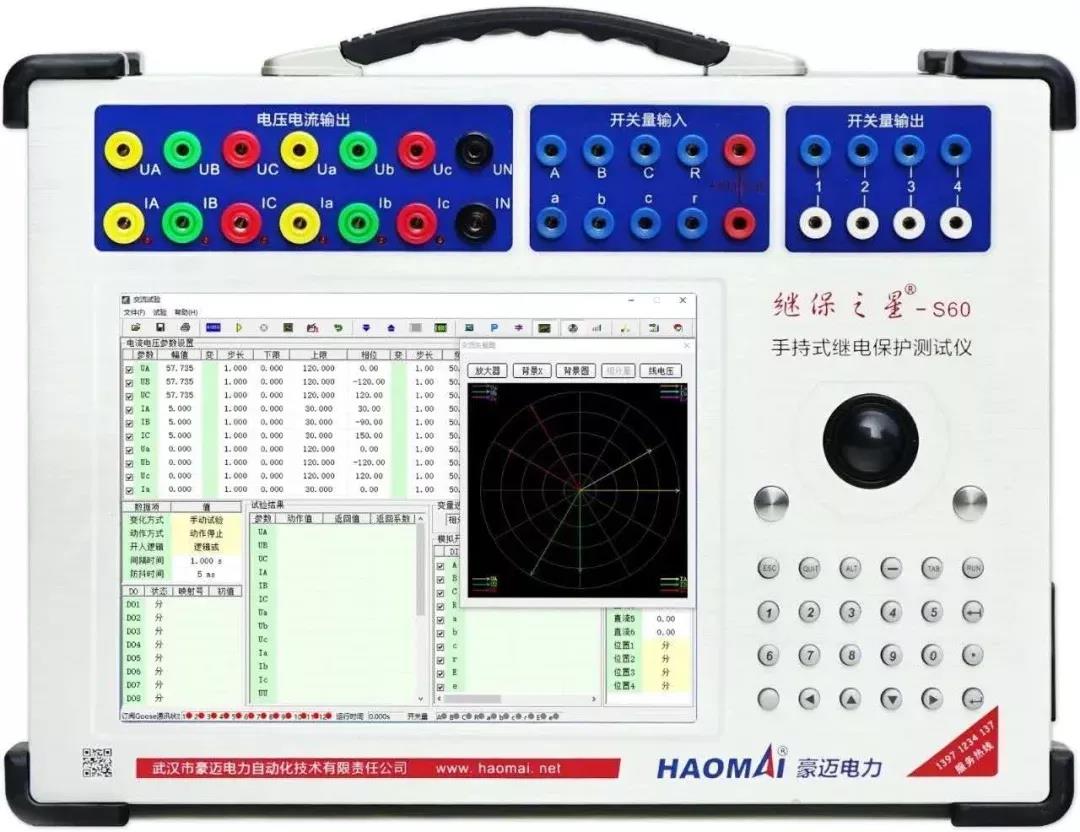

△? 繼保之星-S60 手持式繼電保護測試系統
根據復合電壓閉鎖方向過流邏輯框圖可知，除了相關壓板要滿足條件以外，還要求電壓（低電壓、負序電壓或門關系）、方向和過流需要滿足條件且是與門關系，保護才會動作。

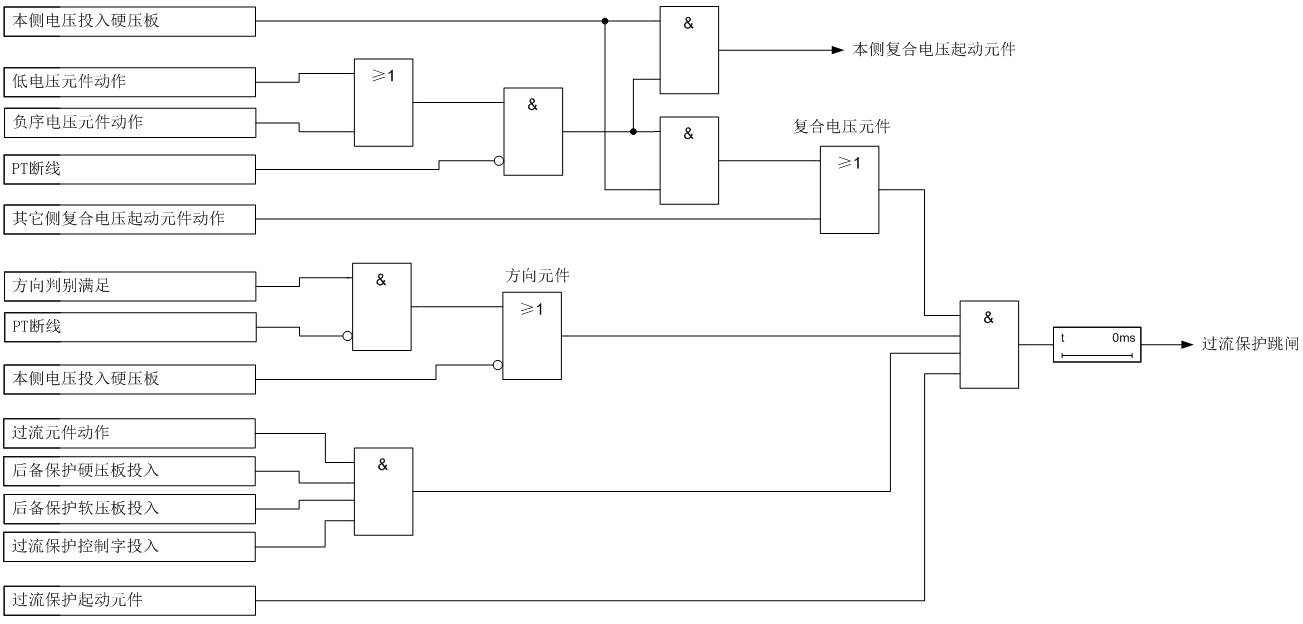

△? 復合電壓閉鎖方向過流邏輯框圖

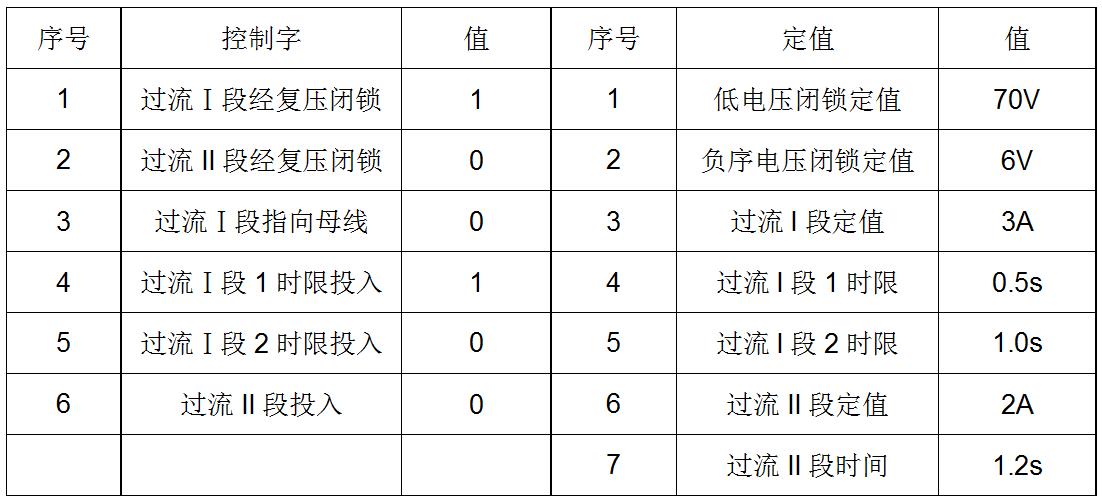

保護控制字及定值：

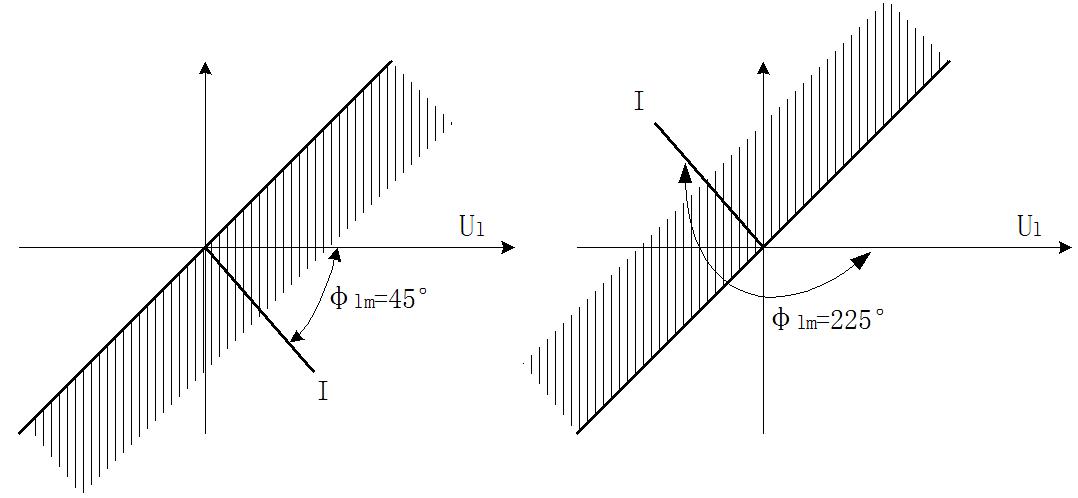

a)方向指向變壓器? ? ? ? ? ? ? ? ? ? ? ? ? ???????? b)方向指向系統?
△? 相間方向元件動作特性

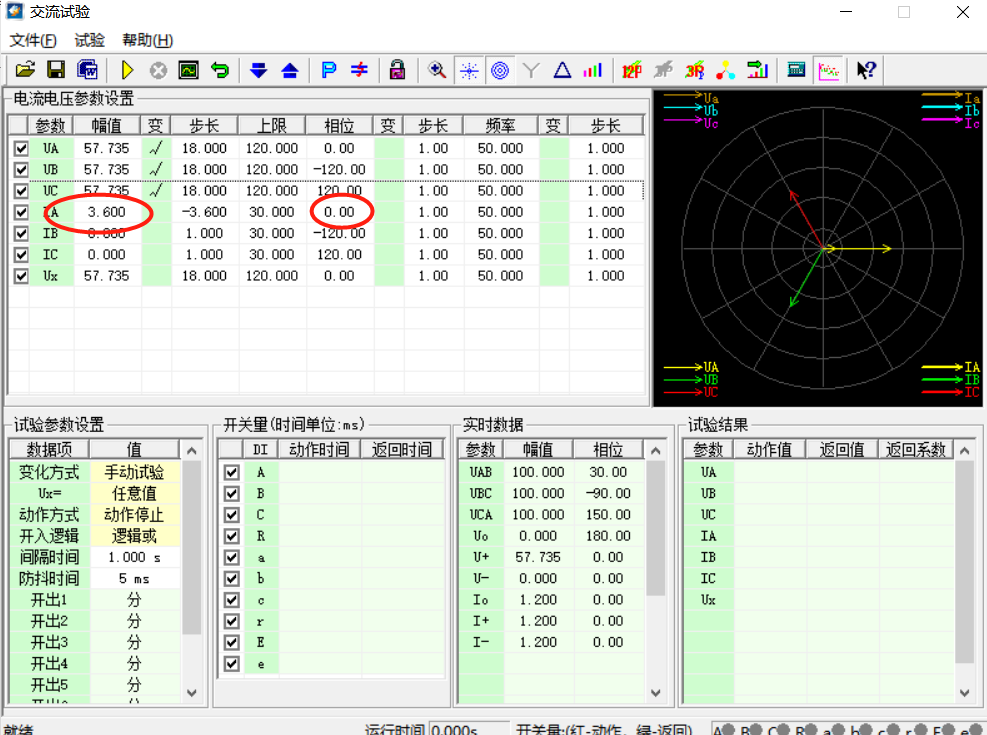

△? 初始狀態參數設置

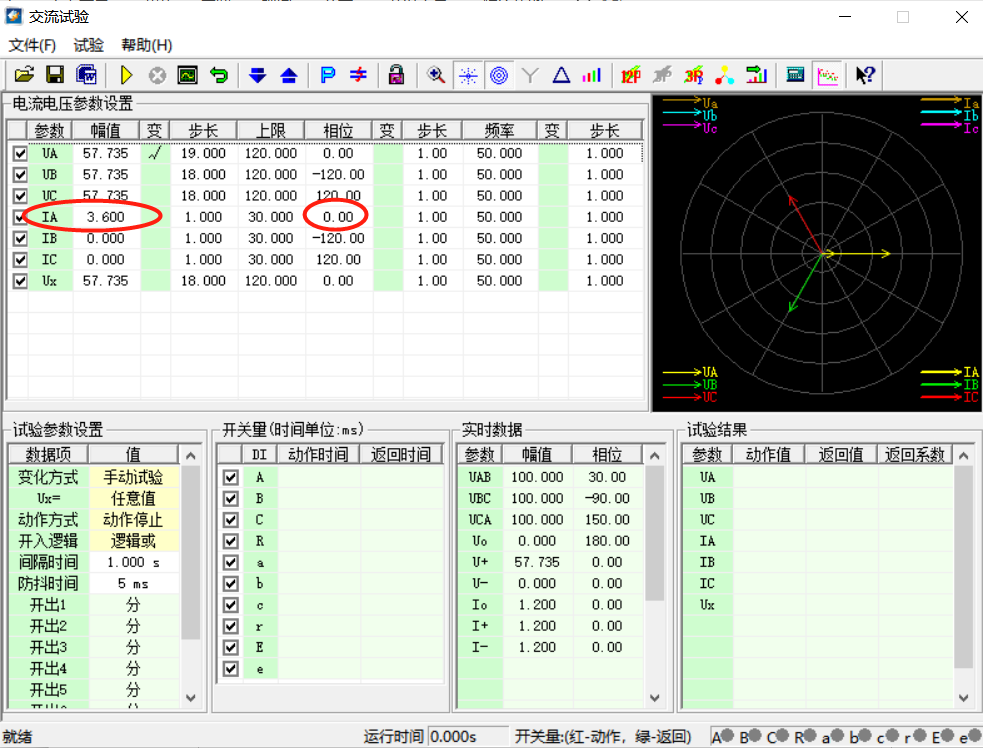

△? 驗證正方向動作參數設置
模擬A相接地故障，IA故障相角度為0°，在動作區內點擊向下箭頭進入故障狀態。
△? 正方向故障態動作值
此時滿足低電壓和過流值條件，正方向保護動作，然后設置IA相電流為180°，同時驗證反方向不動。
復合電壓包含低電壓和負序電壓，需要分別驗證。
1）驗證低電壓值。

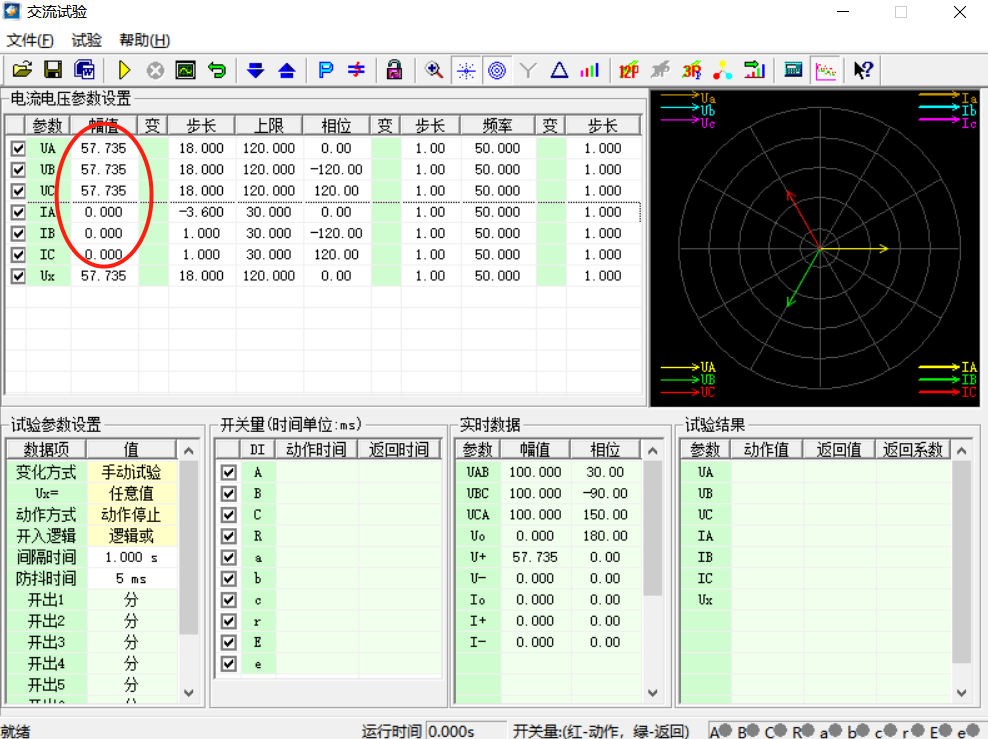

△? 低電壓閉鎖參數設置
此時由于電壓為額定電壓大于低電壓閉鎖定值，保護不開放，然后點擊向下箭頭進入故障狀態。

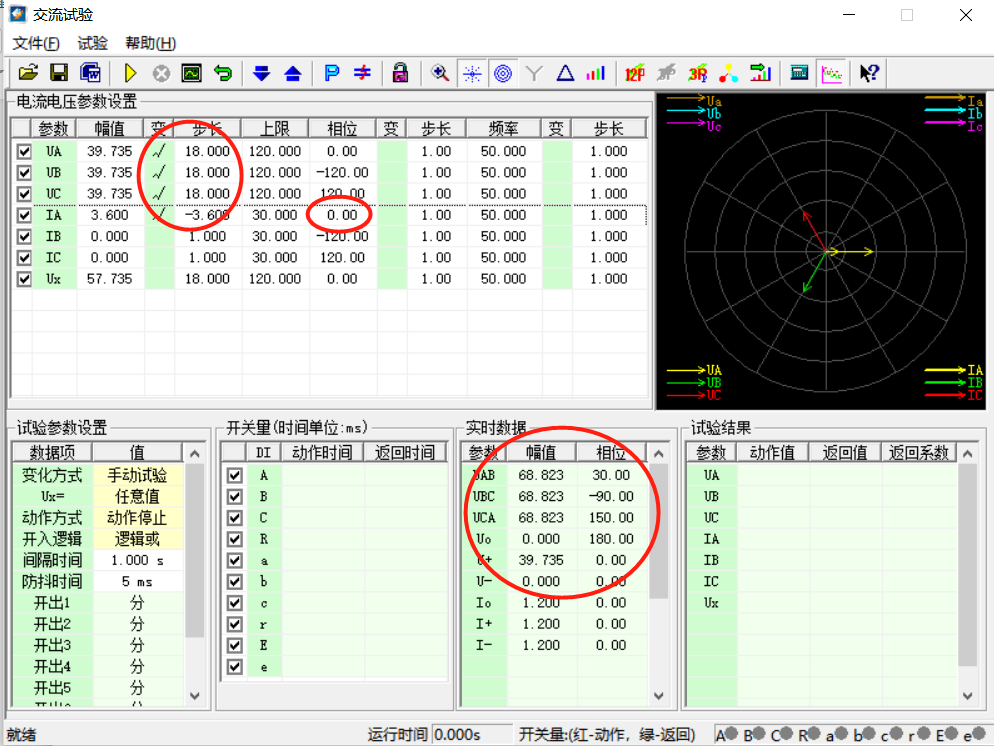

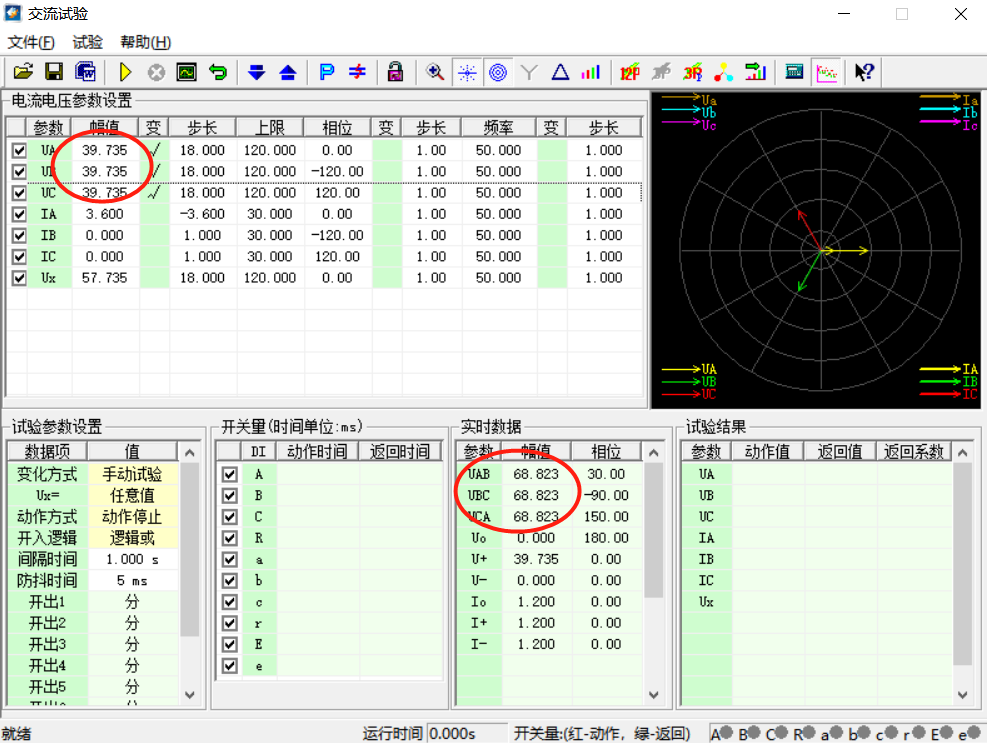

△? 低電壓開放參數設置
此時低電壓為68.823V低于定值70V，保護開放，過流保護動作。
2）驗證負序電壓值。
△? 負序電壓閉鎖參數設置
此時由于負序電壓為0V低于負序電壓閉鎖定值，保護不開放，然后點擊向下箭頭進入故障狀態。

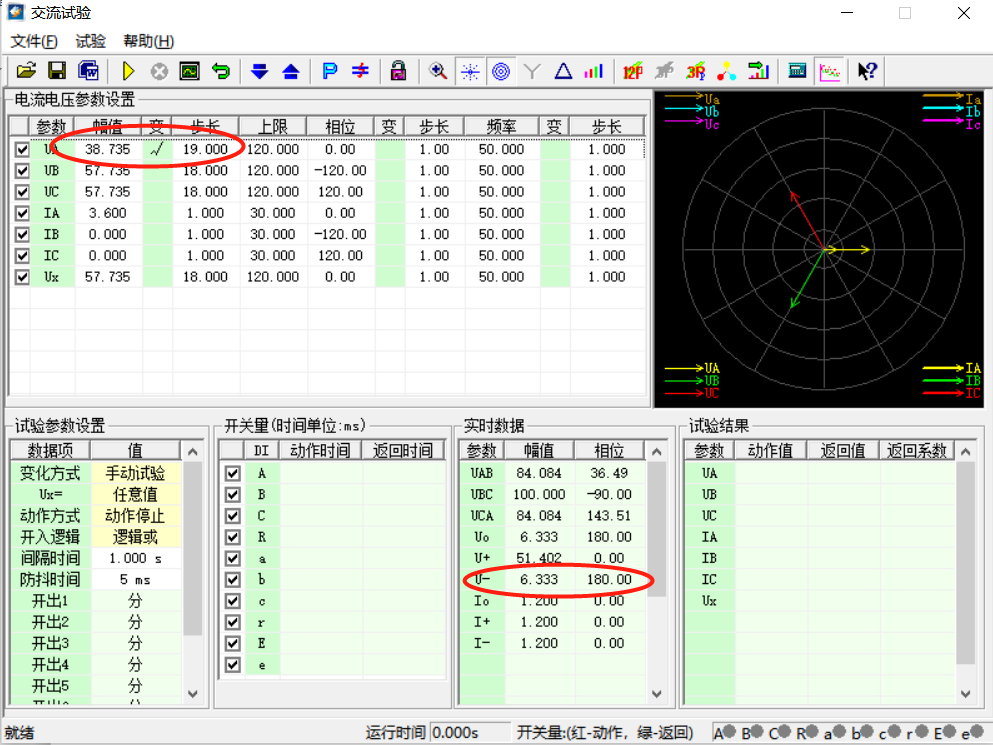

△? 負序電壓開放參數設置
試驗前設置正常狀態，保證保護裝置PT斷線返回，保護復歸，先滿足復壓和方向條件。

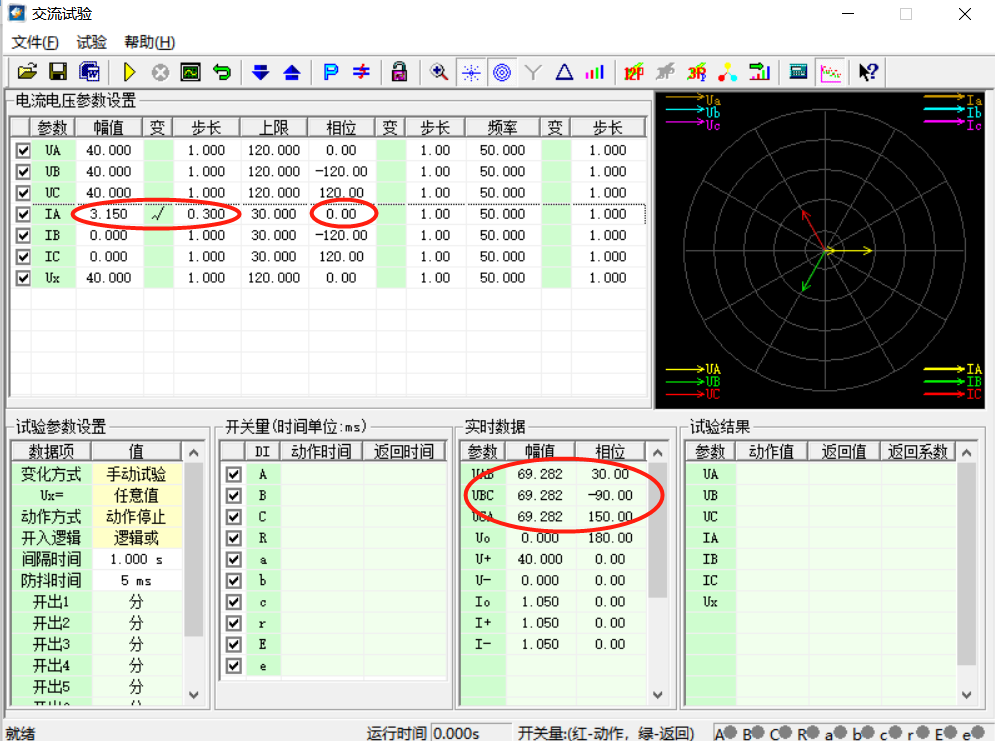

△? 過流閉鎖參數設置
此時由于過流值為2.85A低于過流定值，保護不開放，然后點擊向上箭頭鍵進入故障狀態。
△? 過流開放參數設置
